H665S
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

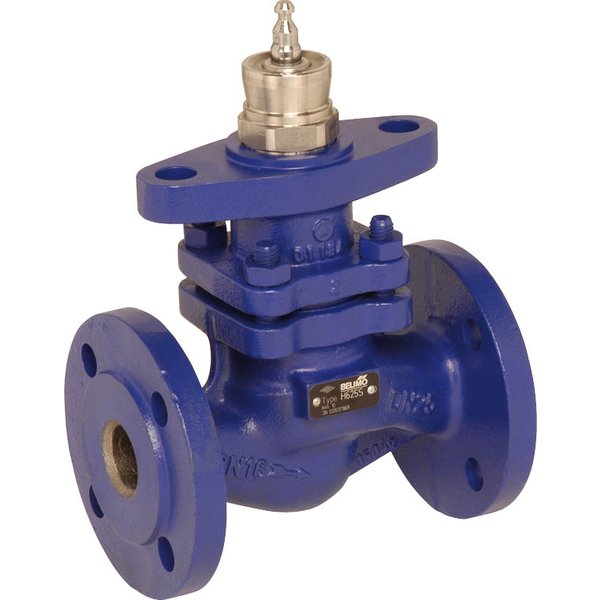

Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym PN16
Zawór H6..S został zaprojektowany do precyzyjnej, analogowej regulacji przepływu w zamkniętych obiegach instalacji grzewczych oraz w centralach wentylacyjnych. Jest przeznaczony do pracy z wodą gorącą oraz parą w zakresie podkrytycznym.
Zastosowanie i właściwości
- Przeznaczony do pracy w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC).
- Może pracować z wodą, parą (przy Δp/P1 <0,4) oraz wodnymi roztworami glikolu o stężeniu do 50%.
- Zakres temperatury medium roboczego wynosi od 5°C do 150°C.
- Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór charakteryzuje się stałoprocentową charakterystyką przepływu.
- Konstrukcja zaworu nie wymaga okresowej konserwacji.
Solidna konstrukcja
Korpus zaworu wykonano z żeliwa szarego (EN-GJL-250) i pokryto farbą zabezpieczającą. Kluczowe elementy wewnętrzne, takie jak element zamykający, oś oraz gniazdo, zostały wykonane z wytrzymałej stali nierdzewnej. Za szczelność osi odpowiadają uszczelki V-ring wykonane z PTFE.
Zasada działania
Zawór jest sterowany za pomocą odpowiedniego siłownika elektrycznego (sprzedawany oddzielnie). Siłownik, sterowany sygnałem ciągłym lub 3-punktowym, precyzyjnie ustawia pozycję elementu dławiącego, regulując w ten sposób natężenie przepływu w instalacji.
Wskazówki montażowe
- Zawór można montować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
- Podczas instalacji należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
- W celu zapewnienia prawidłowej pracy i wydłużenia żywotności, zaleca się stosowanie filtra w instalacji przed zaworem oraz dbanie o jakość wody zgodną z normą VDI 2035.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Temperatura czynnika, wskazówka: | 120°C do 1600 kPa 150°C do 1400 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu: | Dół (▼) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | PTFE uszczelka V-ring |
| Gniazdo: | Stal nierdzewna |
