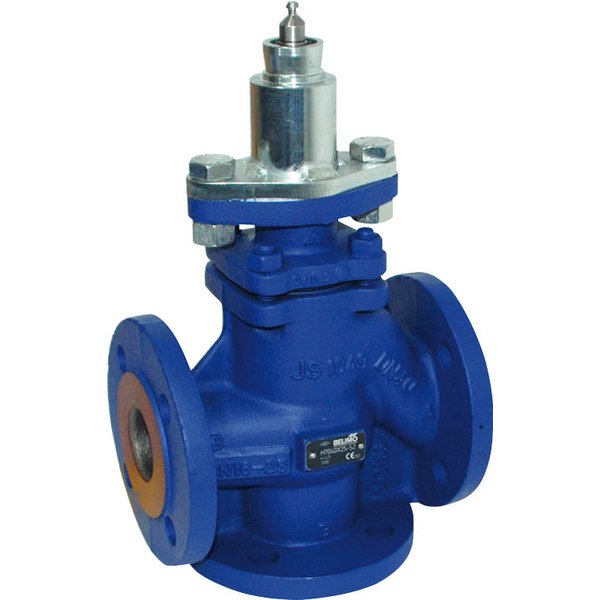

H7015X4-S2

Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym PN 25

Zawór przeznaczony do zastosowania w zamkniętych instalacjach wodnych, gdzie pełni funkcję elementu regulacyjnego. Zapewnia precyzyjną, analogową kontrolę przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych. Może pracować z wodą lub mieszaniną wody z glikolem (do 50% objętości) w zakresie temperatur od 5°C do 200°C.

Cechy i Właściwości Produktu

• Sposób działania: Sterowanie zaworem odbywa się za pomocą siłownika do zaworów grzybkowych. Siłownik, sterowany standardowym sygnałem ciągłym lub 3-punktowym, precyzyjnie pozycjonuje element zamykający zaworu, który działa jako element mieszający.
• Liniowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zarówno ścieżka regulacji, jak i obejście zaworu, charakteryzują się liniową charakterystyką przepływu, co zapewnia stabilną kontrolę.
• Zoptymalizowany pod kątem cichej pracy: W instalacjach HVAC zawór pracuje cicho przy prędkościach przepływu medium w zakresie 1–2 m/s. Przekroczenie tych wartości może generować hałas i zjawisko kawitacji, potencjalnie skracając żywotność produktu.

Solidna Konstrukcja i Materiały

Korpus zaworu wykonano z wytrzymałego żeliwa sferoidalnego (EN-GJS-400-18-LT), które zostało pokryte farbą zabezpieczającą. Kluczowe komponenty wewnętrzne, takie jak element zamykający, oś oraz gniazdo, wykonane są ze stali nierdzewnej, co gwarantuje wysoką trwałość i odporność. Uszczelnienie osi zapewniają pierścienie V-ring z materiału PTFE.

Wskazówki Montażowe i Eksploatacyjne

• Pozycja montażu: Zawór można instalować w dowolnej pozycji, od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Aby zapobiec uszkodzeniu zaworu, należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie.
• Jakość wody: Dla zapewnienia poprawnego działania i długiej żywotności, jakość wody w instalacji musi być zgodna z normą VDI 2035. Zaleca się instalację odpowiedniego filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Brak konieczności konserwacji: Zarówno zawór, jak i współpracujące z nim siłowniki, są urządzeniami bezobsługowymi.
• Zastosowanie: Produkt jest przeznaczony wyłącznie do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez personel posiadający odpowiednie uprawnienia.
