H7025X10-S2

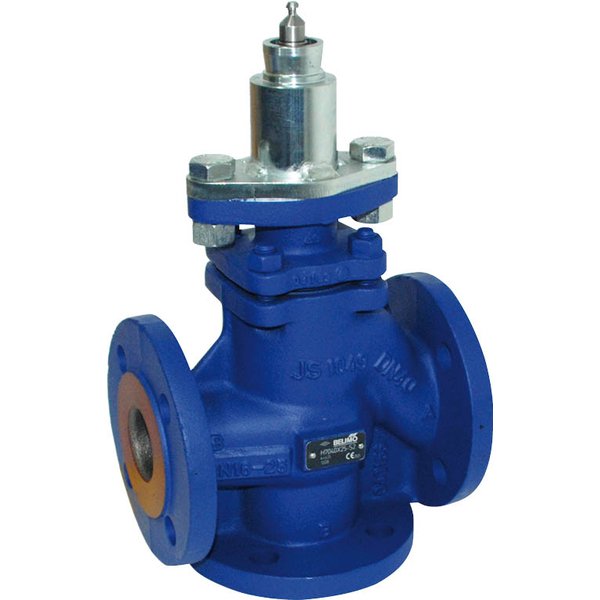

3-drogowy zawór grzybkowy PN25 z przyłączem kołnierzowym

Prezentowany zawór grzybkowy to trójdrogowe urządzenie przeznaczone do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz w systemach grzewczych.

Kluczowe cechy i właściwości

• Tryb pracy: Zawór jest sterowany za pomocą siłownika, który reaguje na sygnały z systemów sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający, pełniąc funkcję elementu mieszającego, w pozycji zgodnej z otrzymanym sygnałem nastawczym.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia liniową charakterystykę przepływu na ścieżce regulacji. Obejście również charakteryzuje się charakterystyką liniową.
• Czynnik roboczy: Produkt jest przystosowany do pracy z wodą lub wodą z dodatkiem glikolu (do maksymalnie 50% objętości).
• Szeroki zakres temperatur: Zawór może pracować z czynnikiem o temperaturze od 5°C do 200°C.
• Wysokiej jakości materiały: Korpus wykonano z żeliwa sferoidalnego (EN-GJS-400-18-LT), a najważniejsze elementy wewnętrzne, takie jak element zamykający, oś oraz gniazdo, zrobiono ze stali nierdzewnej, co gwarantuje długą żywotność.

Zasady montażu i eksploatacji

Aby zapewnić prawidłowe i długotrwałe działanie, należy przestrzegać poniższych wskazówek:

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej względem wrzeciona. Montaż z trzpieniem skierowanym w dół jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie montować zawór zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie, aby uniknąć jego uszkodzenia.
• Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze, zaleca się instalację odpowiedniego filtra przed zaworem.
• Bezobsługowość: Zawór został zaprojektowany jako urządzenie bezobsługowe, co minimalizuje koszty eksploatacji.

Zastosowanie

Zawór jest przeznaczony wyłącznie do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace serwisowe muszą być przeprowadzane przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
