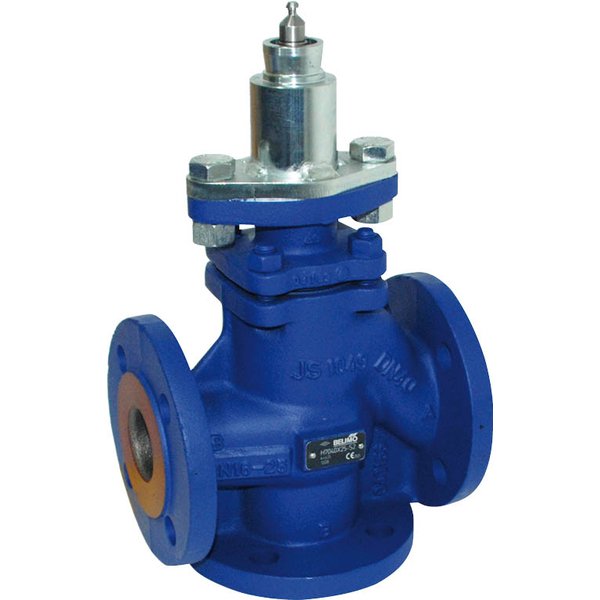

H7100X160-S4

Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym PN25

Prezentowany zawór grzybkowy został zaprojektowany do pracy w wodnych instalacjach z obiegiem zamkniętym. Idealnie sprawdza się w analogowej regulacji przepływu wody, znajdując zastosowanie w obiegach central wentylacyjnych oraz w systemach grzewczych.

Najważniejsze cechy produktu

• Tryb pracy: Zawór jest sterowany za pomocą siłownika, który może być kontrolowany sygnałem ciągłym lub 3-punktowym. Element zamykający pełni funkcję mieszającą, precyzyjnie dostosowując swoje położenie do sygnału sterującego.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia liniową charakterystykę przepływu zarówno na ścieżce regulacji (A-AB), jak i na obejściu (B-AB).
• Szczelność: Dopuszczalny przeciek na ścieżce regulacji wynosi maksymalnie 0,05% wartości Kvs, natomiast na obejściu do 1% wartości Kvs.
• Medium robocze: Zawór jest przeznaczony do pracy z wodą lub mieszaniną wody z glikolem (maksymalna zawartość glikolu do 50% objętości).
• Zakres temperatur: Urządzenie może pracować z czynnikiem o temperaturze od 5°C do 200°C.
• Eksploatacja: Konstrukcja zaworu jest bezobsługowa.

Solidna konstrukcja i wysokiej jakości materiały

Dla zapewnienia długiej żywotności i niezawodności, zawór został wykonany z trwałych materiałów:

• Korpus zaworu: EN-GJS-400-18-LT (GGG 40.3), pokryty farbą zabezpieczającą.
• Element zamykający, oś i gniazdo: Stal nierdzewna.
• Uszczelnienie osi: Uszczelka V-ring wykonana z PTFE.

Wskazówki dotyczące montażu i eksploatacji

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej (w odniesieniu do wrzeciona). Należy unikać montażu z trzpieniem skierowanym w dół.
• Kierunek przepływu: W celu uniknięcia uszkodzenia, należy bezwzględnie montować zawór zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
• Jakość wody: Zaleca się, aby jakość wody była zgodna z normą VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi (np. odpryskami spawalniczymi) rekomendowany jest montaż filtra w instalacji.
• Prędkość czynnika: W celu zapewnienia cichej pracy, prędkość przepływu medium powinna mieścić się w zakresie 1-2 m/s. Wyższe prędkości mogą generować hałas i zjawisko kawitacji, co może skrócić żywotność zaworu.

Zasady bezpieczeństwa

Zawór jest przeznaczony wyłącznie do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż musi być przeprowadzony przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Użytkownik nie powinien samodzielnie naprawiać ani wymieniać żadnych części zaworu.
