H7125S

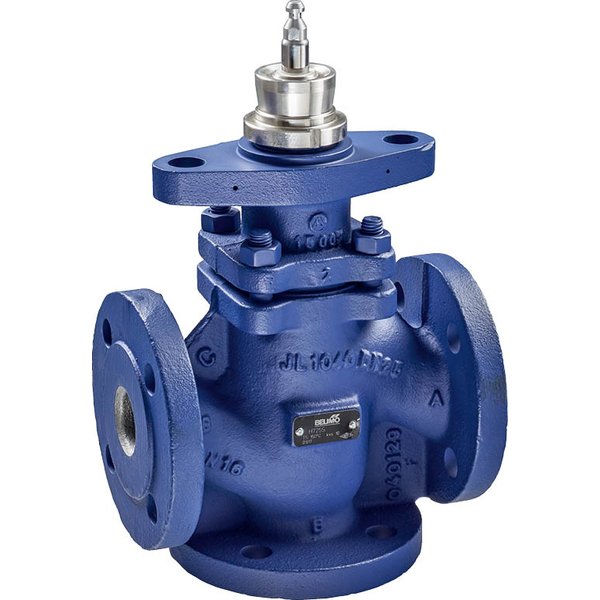

Trójdrogowy zawór grzybkowy H7..S z przyłączem kołnierzowym PN 16

Zawór H7..S jest przeznaczony do pracy w zamkniętych instalacjach wodnych, gdzie umożliwia precyzyjną, analogową regulację przepływu. Doskonale sprawdza się jako element wykonawczy w obiegach central wentylacyjnych oraz w systemach grzewczych.

Kluczowe cechy produktu

• Wszechstronne zastosowanie: Może pracować zarówno jako zawór mieszający (A+B na AB), jak i rozdzielający (AB na A+B).
• Zoptymalizowana charakterystyka przepływu: Ścieżka regulacji (A-AB) posiada charakterystykę stałoprocentową, zoptymalizowaną w zakresie otwarcia dla zapewnienia precyzyjnej kontroli. Obejście (B-AB) działa w sposób liniowy.
• Wysoka szczelność: Dopuszczalny przeciek na ścieżce regulacji wynosi maksymalnie 0,05% wartości Kvs, co świadczy o wysokiej jakości wykonania.
• Brak konieczności obsługi: Zawór jest urządzeniem bezobsługowym, co minimalizuje koszty eksploatacji.
• Elastyczny montaż: Możliwość instalacji w pozycji od pionowej do poziomej (względem wrzeciona). Nie należy montować zaworu z trzpieniem skierowanym w dół.

Budowa i materiały

Zawór charakteryzuje się solidną konstrukcją, zapewniającą niezawodność i długą żywotność.

• Korpus: Wykonany z żeliwa szarego (EN-GJL-250), pokryty farbą zabezpieczającą.
• Wewnętrzne komponenty: Element zamykający, oś (wrzeciono) oraz gniazdo zaworu wykonane są ze stali nierdzewnej.
• Uszczelnienie osi: Zastosowano trwałe uszczelnienie V-ring z PTFE.

Warunki pracy

• Czynnik roboczy: Woda lub roztwór wody z glikolem o stężeniu do 50% objętości.
• Zakres temperatury czynnika: od 5°C do 150°C.
• Jakość wody: W celu zapewnienia prawidłowej pracy i wydłużenia okresu eksploatacji, jakość wody musi być zgodna z normą VDI 2035. Zalecany jest montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
