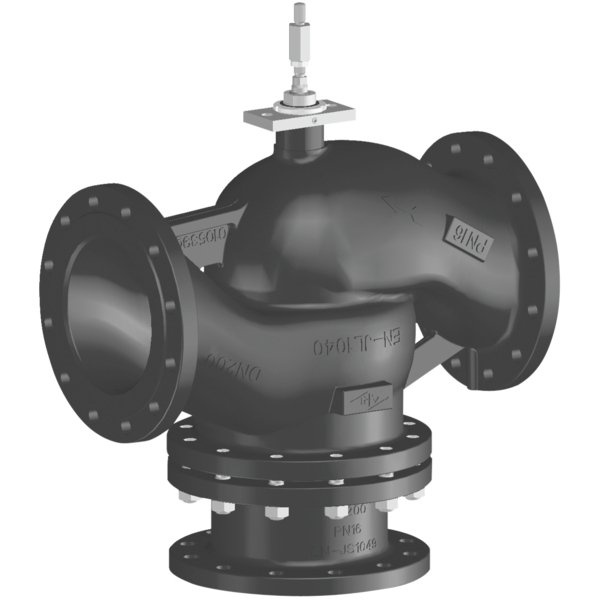

H7200W630-S7

Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym PN16

Model H7..W..-S7 to zawór grzybkowy przeznaczony do analogowej regulacji przepływu wody w zamkniętych instalacjach wodnych. Idealnie sprawdza się w obiegach central wentylacyjnych oraz systemach grzewczych, zapewniając precyzyjną kontrolę nad medium.

Kluczowe właściwości i cechy

• Tryb pracy: Zawór jest sterowany przez siłownik o dużym skoku (sprzedawany oddzielnie), który reaguje na standardowe sygnały ciągłe lub 3-punktowe. Ustawia on element zamykający w pozycji zgodnej z sygnałem sterującym, pełniąc funkcję zaworu mieszającego.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia liniową charakterystykę przepływu na ścieżce regulacji (A-AB) oraz na obejściu (B-AB).
• Medium robocze: Przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości glikolu).
• Zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 120°C. W przypadku temperatur w zakresie od -10°C do 2°C zalecane jest użycie ogrzewania osi.
• Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagać regularnych czynności serwisowych w trakcie eksploatacji.

Solidna budowa i wysokiej jakości materiały

Zawór charakteryzuje się trwałą konstrukcją, zapewniającą długą żywotność i niezawodność:

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), dodatkowo zabezpieczony farbą ochronną.
• Element zamykający, oś i gniazdo: Zastosowanie stali nierdzewnej gwarantuje wysoką odporność na korozję i zużycie.
• Uszczelnienie osi: Wykonane z materiału EPDM, zapewniającego doskonałą szczelność.

Wskazówki dotyczące instalacji

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż należy przeprowadzić zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie zaworu.
• Jakość wody: Dla zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami stałymi (np. opiłkami spawalniczymi), zaleca się montaż odpowiedniego filtra w instalacji.

Dostępne akcesoria

Do zaworu dostępne jest opcjonalne ogrzewanie wrzeciona (ZH24-1-B), zalecane przy pracy w niskich temperaturach medium.
