H7250W1000-S7

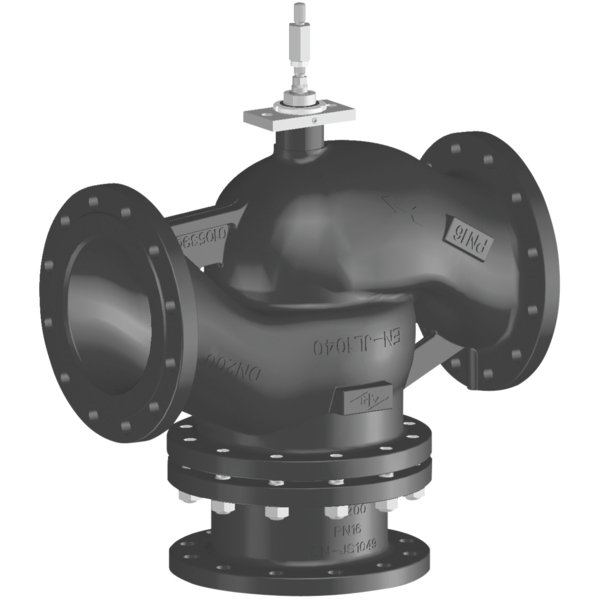

Opis produktu: Trójdrogowy zawór grzybkowy H7..W..-S7

Trójdrogowy zawór grzybkowy z przyłączem kołnierzowym (PN 16) przeznaczony do zastosowania w zamkniętych instalacjach wodnych. Idealnie sprawdza się w analogowej regulacji przepływu wody w obiegach central wentylacyjnych oraz w systemach grzewczych.

Budowa i właściwości

• Solidna konstrukcja: Korpus zaworu został wykonany z odlewu żeliwnego (EN-GJL-250) i zabezpieczony specjalną farbą ochronną. Kluczowe elementy wewnętrzne, takie jak oś, gniazdo i element zamykający, wykonano ze stali nierdzewnej, co zapewnia wysoką trwałość i odporność na korozję.
• Niezawodne uszczelnienie: Uszczelnienie osi wykonane z materiału EPDM gwarantuje szczelność i długotrwałą, bezawaryjną pracę.
• Precyzyjna regulacja: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje liniową charakterystykę przepływu zarówno na ścieżce regulacyjnej (A–AB), jak i na obejściu (B–AB).
• Wszechstronność czynnika: Urządzenie jest przystosowane do pracy z wodą czystą oraz roztworami wody z glikolem, przy maksymalnym stężeniu glikolu do 50% objętości.
• Brak konieczności konserwacji: Zawór został zaprojektowany jako urządzenie bezobsługowe, co minimalizuje koszty i czas związane z jego eksploatacją.

Działanie i montaż

Zawór jest sterowany za pomocą siłownika o dużym skoku, który jest kontrolowany przez standardowe systemy sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element mieszający zaworu w pozycji zgodnej z sygnałem sterującym.

Urządzenie jest przystosowane do pracy z czynnikiem o temperaturze od -10°C do 120°C. Przy temperaturach czynnika poniżej 2°C zalecane jest stosowanie opcjonalnego ogrzewania osi.

Wskazówki instalacyjne:

• Dopuszczalna pozycja montażu obejmuje zakres od pionowej do poziomej. Niedozwolony jest montaż z trzpieniem skierowanym w dół.
• W celu zapewnienia cichej pracy instalacji, rekomendowana prędkość przepływu czynnika powinna wynosić od 1 do 2 m/s.
• Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody w instalacji musi być zgodna z wytycznymi normy VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra.
