H725S
| Korpus: | 3-drogowy |
| Zakres Kvs: | 6.6...14 Kvs |
| Wielkość zaworu (mm): | 25 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 6.5...17.5 m³/h |
| Tryb pracy zaworu: | Analogowe |

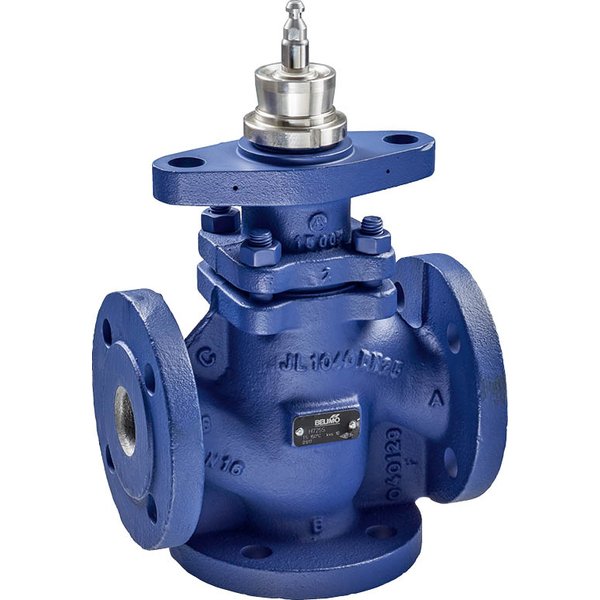

Trójdrogowy Zawór Grzybkowy PN 16 z Przyłączem Kołnierzowym
Zawór grzybkowy z serii H7..S to trójdrogowy, kołnierzowy element regulacyjny przeznaczony do pracy w zamkniętych instalacjach wodnych. Został zaprojektowany z myślą o precyzyjnej, analogowej regulacji przepływu wody w systemach grzewczych oraz w centralach wentylacyjnych.
Cechy i Zasada Działania
Działanie zaworu opiera się na współpracy z siłownikiem, który jest sterowany za pomocą sygnału ciągłego lub 3-punktowego. Siłownik, w odpowiedzi na sygnał z systemu sterowania, precyzyjnie pozycjonuje wewnętrzny element zamykający, realizując w ten sposób funkcję mieszania czynnika.
Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu na ścieżce regulacji, co zostało zoptymalizowane pod kątem zakresu otwarcia. Obejście (bypass) charakteryzuje się przepływem o charakterystyce liniowej.
Solidna Konstrukcja
Korpus zaworu został wykonany z żeliwa EN-GJL-250 (GG 25) i pokryty farbą zabezpieczającą. Kluczowe elementy wewnętrzne, takie jak oś, gniazdo oraz element zamykający, wykonano ze stali nierdzewnej, co gwarantuje wysoką trwałość i niezawodność. Uszczelnienie osi zapewnia uszczelka V-ring wykonana z PTFE.
Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości objętościowej) w zakresie temperatur od 5°C do 150°C.
Wskazówki Montażowe i Eksploatacyjne
- Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
- Jakość wody: W celu zapewnienia długiej i bezawaryjnej pracy, zaleca się montaż filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi. Jakość wody powinna spełniać wymagania normy VDI 2035.
- Konserwacja: Produkt jest bezobsługowy.
- Kierunek przepływu: Zawór może być wykorzystywany zarówno jako zawór mieszający, jak i rozdzielający.
Zastosowanie
Zawór jest przeznaczony do użytku wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż musi być przeprowadzony przez personel posiadający odpowiednie uprawnienia, zgodnie z obowiązującymi przepisami i normami.
| Informacje ogólne | |
|---|---|
| Rodzaj zaworu: | Zawór grzybkowy, 3-drog. |
| Przyłącze: | Kołnierz |
| Dane typowe (dla serii H7..S) | |
| DN: | 15 – 150 |
| Kvs: | 4 – 320 m³/h |
| Skok: | 20 – 40 mm |
| PN: | 16 |
| n(gl): | 3 |
| Sv min.: | 50 – 100 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Temperatura czynnika (wskazówka): | 120°C do 1600 kPa; 150°C do 1400 kPa |
| Charakterystyka przepływu (ścieżka regulacji A – AB): | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Charakterystyka przepływu (obejście B – AB): | liniowa (VDI/VDE 2173) |
| Dopuszczalne przecieki (ścieżka regulacji A – AB): | maks. 0,05% wartości Kvs |
| Dopuszczalne przecieki (obejście B – AB): | maks. 1% wartości |
| Punkt zamykania zaworu: | Top (▲) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | PTFE uszczelka V-ring |
| Gniazdo: | Stal nierdzewna |
