H764N

Producent: Belimo

Kod produktu: H764N

Korpus:	3-drogowy
Zakres Kvs:	0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs
Wielkość zaworu (mm):	100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm
Rodzaj sterowania:	Analogowe
Zakres przepływu m³/h:	0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h
Kvs (sekwencja 1) zakres:	0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs
Kvs (sekwencja 2) zakres:	0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs
Tryb pracy zaworu:	Analogowe mieszające
Zakres Kvmax:	171...1000 Kvmax, 41...170 Kvmax

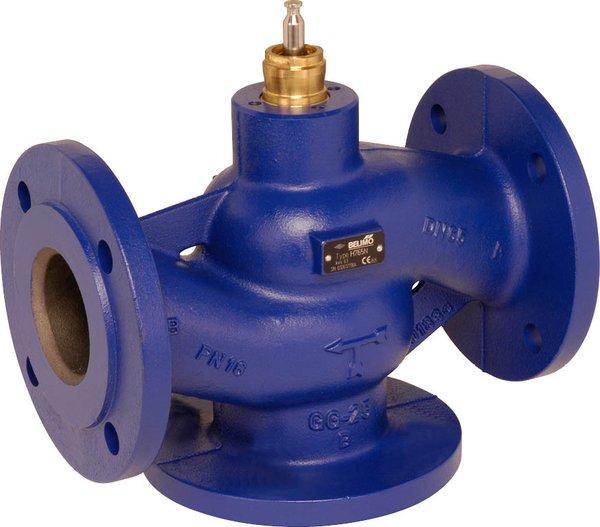

Trójdrogowy zawór grzybkowy H7..N

Kołnierzowy, 3-drogowy zawór grzybkowy PN 16 przeznaczony do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych.

Charakterystyka i Cechy produktu

Tryb pracy: Zawór jest przystosowany do współpracy z siłownikami, które sterowane są sygnałem ciągłym lub 3-punktowym. Siłownik precyzyjnie ustawia element zamykający zaworu w pozycji zgodnej z otrzymanym sygnałem sterującym.
Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, ścieżka regulacji A–AB odznacza się zoptymalizowaną, stałoprocentową charakterystyką. Obejście B–AB posiada charakterystykę liniową.
Czynnik roboczy: Zawór jest przeznaczony do pracy z wodą lub mieszaniną wody z glikolem, przy maksymalnej zawartości glikolu do 50%.
Zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 120°C. Przy temperaturach poniżej 2°C zalecane jest użycie ogrzewania osi.
Bezobsługowość: Konstrukcja zaworu nie wymaga regularnej konserwacji, co zapewnia komfort i niskie koszty eksploatacji.

Solidna konstrukcja

Wysoką trwałość i niezawodność zaworu zapewniają starannie dobrane materiały:

Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą.
Element zamykający i oś: Wyprodukowane ze stali nierdzewnej, co gwarantuje odporność na korozję i zużycie.
Uszczelnienie osi: Zapewnione przez samouszczelniający pierścień (o-ring) wykonany z materiału EPDM.

Wskazówki montażowe

Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
Kierunek przepływu: Podczas instalacji należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
Jakość wody: Dla zapewnienia prawidłowego działania zaleca się, aby jakość wody była zgodna z normą VDI 2035 oraz aby instalacja była wyposażona w odpowiedni filtr chroniący przed zanieczyszczeniami stałymi.

Dane funkcjonalne
Czynnik:	Woda, woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika:	-10...120°C [14...248°F]
Charakterystyka przepływu:	Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173)
Dopuszczalne przecieki:	Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości
Punkt zamykania zaworu:	Top (▲)
Przyłącze rurowe:	Kołnierz wg. ISO 7005-2
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Materiały
Korpus zaworu:	EN-GJL-250 (GG 25)
Wykończenie korpusu:	z farbą zabezpieczającą
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo:	Żeliwo GG25 / Niro (obejście)
