H780N

3-drogowy zawór grzybkowy z przyłączem kołnierzowym PN16

Prezentowany zawór grzybkowy jest przeznaczony do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz systemach grzewczych.

Kluczowe cechy produktu

• Tryb pracy: Zawór jest sterowany za pomocą siłownika, który może być kontrolowany przez standardowe systemy sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający zaworu, regulując przepływ zgodnie z otrzymanym sygnałem.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, ścieżka regulacji (A-AB) posiada stałoprocentową charakterystykę przepływu. Obejście (B-AB) natomiast charakteryzuje się przepływem liniowym.
• Medium robocze: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości objętościowej).
• Temperatura czynnika: Dopuszczalny zakres temperatury medium wynosi od -10°C do 120°C. Przy temperaturach poniżej 2°C zalecane jest użycie ogrzewania osi.

Budowa i materiały

• Korpus: Wykonany z solidnego żeliwa EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą.
• Element zamykający i oś: Zbudowane z wysokiej jakości stali nierdzewnej, gwarantującej trwałość i odporność.
• Uszczelnienie osi: Zastosowano samouszczelniający pierścień O-ring wykonany z materiału EPDM.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Instalację należy przeprowadzić zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu.
• Bezobsługowość: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych, co ułatwia jego eksploatację.
• Jakość wody: W celu zapewnienia długiej żywotności i niezawodnego działania, zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz zabezpieczenie instalacji odpowiednim filtrem.

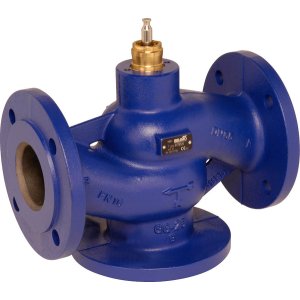

Uwaga: Zdjęcie produktu ma charakter poglądowy i może nieznacznie różnić się od rzeczywistego wyglądu.
