H780S

Trójdrogowy kołnierzowy zawór grzybkowy PN16

Zawór grzybkowy H7..S został zaprojektowany do pracy w zamkniętych instalacjach wodnych, gdzie pełni funkcję elementu do analogowej regulacji przepływu. Jest idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz systemach grzewczych.

Zastosowanie i medium

Zawór jest przeznaczony do regulacji przepływu wody lub wody z dodatkiem glikolu, przy czym maksymalne stężenie glikolu nie może przekraczać 50% objętości. Może pracować z czynnikiem o temperaturze w zakresie od 5°C do 150°C.

• Przy ciśnieniu do 1600 kPa, maksymalna temperatura medium wynosi 120°C.
• Przy ciśnieniu do 1400 kPa, maksymalna temperatura medium wynosi 150°C.

Charakterystyka pracy

Sposób działania zaworu opiera się na współpracy z siłownikiem, który jest sterowany za pomocą standardowego systemu ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający, realizując funkcję mieszania zgodnie z otrzymanym sygnałem sterującym.

• Ścieżka regulacji (A – AB): Charakterystyka stałoprocentowa, zoptymalizowana w początkowym zakresie otwarcia.
• Obejście (B – AB): Charakterystyka liniowa.
• Szczelność: Dopuszczalny przeciek na ścieżce regulacji wynosi do 0,05% wartości Kvs, a na obejściu do 1% wartości Kvs.

Budowa i materiały

Solidna konstrukcja zapewnia długą żywotność i niezawodność. Urządzenie nie wymaga okresowej konserwacji.

• Korpus zaworu: Żeliwo EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą.
• Element zamykający: Stal nierdzewna.
• Oś i gniazdo: Stal nierdzewna.
• Uszczelnienie osi: Uszczelka V-ring wykonana z PTFE.

Wskazówki montażowe

• Pozycja montażu: Zawór może być instalowany w pozycji od pionowej do poziomej. Montaż z trzpieniem skierowanym w dół jest niedozwolony.
• Kierunek przepływu: Urządzenie może być wykorzystywane zarówno jako zawór mieszający (A+B na AB), jak i rozdzielający (AB na A+B).
• Jakość wody: W celu zapewnienia prawidłowej pracy i wydłużenia okresu eksploatacji, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się montaż odpowiedniego filtra przed zaworem w celu zabezpieczenia go przed cząstkami stałymi.

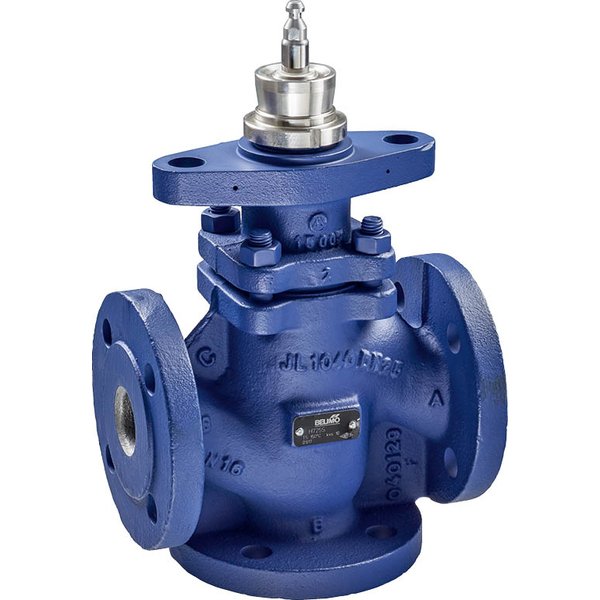

Uwaga: Zdjęcie produktu jest poglądowe i może nieznacznie różnić się od rzeczywistego wyglądu.
