D7200WL/BAC

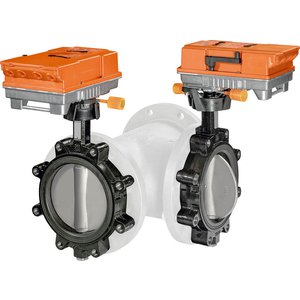

2x 3-drogowa klapa motylkowa (2x klapa motylkowa z 2x siłownikami bez trójnika), 3-drog., DN 200, Kołnierz z Z otworami gwintowanymi w korpusie PN 16, ps 1600 kPa, kvs 800 m³/h, kvmax 1800 m³/h, Temperatura czynnika -20...120°C, 160 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, Szyna MP, 35 s, IP66/67, Zaciski
Kod produktu: D7200WL/BAC
| Czynnik: | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | -20...120°C [-4.0...248°F] |
| Charakterystyka przepływu: | 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S |
| Przyłącze rurowe: | Kołnierz according to ISO 7005-2 |
| Ciśnienie zamknięcia ∆ps: | 1200 kPa |
| Poziom mocy akustycznej – silnik : | 68 dB(A) |
| Ręczne przestawianie : | hand crank |
| Wskazówka dot. charakterystyki przepływu : | 0...100% kąt otwarcia: liniowy (tylko z siłownikiem PR...-BAC) Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant Sy |
| Czas ruchu - silnik : | 35 s / 90° |
| Regulowany czas ruchu : | 30...120 s |
| Installation orientation : | pionowe do poziomego (względem wrzeciona) |
| Materiały | |
|---|---|
| Korpus zaworu : | EN-GJS-400-15 (GGG 40) |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...264 V / DC 19.2...137.5 V |
| Pobór mocy - praca : | 40 W |
| Pobór mocy w stanie spoczynku : | 12 W |
| Moc znamionowa : | przy 24 V 40 VA / przy 240 V 104 VA |
| Napięcie znamionowe : | AC 24...240 V / DC 24...125 V |
| Temperatura przechowywania : | -20...80°C |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Rozdzielczość : | 0.05°C |
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | -20...120°C [-4.0...248°F] |
| Dane funkcjonalne | |
| Charakterystyka przepływu : | 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S |
| Przyłącze rurowe : | Kołnierz according to ISO 7005-2 |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kategoria dokumentu : | bezobsługowy |
| Ciśnienie zamknięcia ∆ps : | 1200 kPa |
| Różnica ciśnień ∆pmax : | 300kPa |
| Natężenie przepływu : | Kąt otwarcia 100%: obejście B – AB: 70% wartości kvmax; kąt otwarcia 60%: obejście B – AB: 100% wartości kvs |
| Sterowanie oraz interfejs komunikacyjny : | BACnet MS/TP Modbus RTU MP-Bus |
| Zakres roboczy Y : | 2...10 V |
| Regulowany zakres roboczy Y : | 0.5...10 V 4...20 mA |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Regulowany sygnał sprzężenia zwrotnego U : | 0.5...10 V |
| Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Zasada działania : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Stopień zanieczyszczenia : | 3 |
| Temperatura otoczenia : | -30...50°C |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
| Komunikacja po szynie danych | |
| Warunki | |
| Liczba węzłów : | MP-Bus maks. 8 |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN : | IP66/67 |
| Stopień zanieczyszczenia : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 100% wilgotność wzgl. |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Stopień ochrony NEMA/UL : | NEMA 4X |
| Enclosure : | UL, typ obudowy 4X |
Akcesoria mechaniczne
Akcesoria elektryczne
Z-UIC
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
