D7250WL/BAC

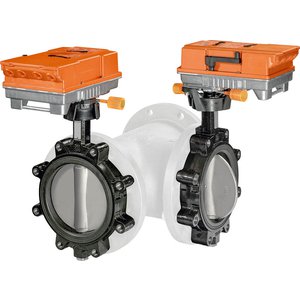

2x 3-drogowa klapa motylkowa (2x klapa motylkowa z 2x siłownikami bez trójnika), 3-drog., DN 250, Kołnierz z Z otworami gwintowanymi w korpusie PN 16, ps 1600 kPa, kvs 1200 m³/h, kvmax 3000 m³/h, Temperatura czynnika -20...120°C, 160 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, Szyna MP, 35 s, IP66/67, Zaciski
Kod produktu: D7250WL/BAC
Temperatura czynnika : -20...120°C [-4.0...248°F]
Charakterystyka przepływu : 0...60% kąta otwarcia: stałoprocentowa
Kąt otwarcia 0...100%: kształt S
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza,
klasa szczelności A (EN 12266-1)
Ciśnienie zamknięcia ∆ps : 1200 kPa
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Dane funkcjonalne
Temperatura czynnika : -20...120°C [-4.0...248°F]
Charakterystyka przepływu : 0...60% kąta otwarcia: stałoprocentowa
Kąt otwarcia 0...100%: kształt S
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza,
klasa szczelności A (EN 12266-1)
Przyłącze rurowe : Kołnierz
according to ISO 7005-2
Kategoria dokumentu : bezobsługowy
Ciśnienie zamknięcia ∆ps : 1200 kPa
Różnica ciśnień ∆pmax : 300kPa
Natężenie przepływu : Kąt otwarcia 100%: obejście B – AB: 70%
wartości kvmax; kąt otwarcia 60%: obejście B –
AB: 100% wartości kvs
Sterowanie oraz interfejs komunikacyjny : BACnet MS/TP
Modbus RTU
MP-Bus
Zakres roboczy Y : 2...10 V
Regulowany zakres roboczy Y : 0.5...10 V
4...20 mA
Sygnał sprzężenia zwrotnego U : 2...10 V
Regulowany sygnał sprzężenia zwrotnego U : 0.5...10 V
Poziom mocy akustycznej – silnik : 68 dB(A)
Ręczne przestawianie : hand crank
Wskazówka dot. charakterystyki przepływu : 0...100% kąt otwarcia: liniowy (tylko z
siłownikiem PR...-BAC)
Do klap motylkowych z siłownikiem PR..BAC,
charakterystykę przepływu można
sparametryzować jako liniową albo
stałoprocentową przy użyciu aplikacji Belimo
Assistant
Sy
Czas ruchu - silnik : 35 s / 90°
Regulowany czas ruchu : 30...120 s
Installation orientation : pionowe do poziomego (względem wrzeciona)
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Materiały
Korpus zaworu : EN-GJS-400-15 (GGG 40)
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...264 V / DC 19.2...137.5 V
Pobór mocy - praca : 40 W
Pobór mocy w stanie spoczynku : 12 W
Moc znamionowa : przy 24 V 40 VA / przy 240 V 104 VA
Napięcie znamionowe : AC 24...240 V / DC 24...125 V
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN : IP66/67
Stopień zanieczyszczenia : 3
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 100% wilgotność wzgl.
Stopień ochrony NEMA/UL : NEMA 4X
Enclosure : UL, typ obudowy 4X
Komunikacja po szynie danych
Liczba węzłów : BACnet / Modbus patrz opis interfejsu
MP-Bus maks. 8
