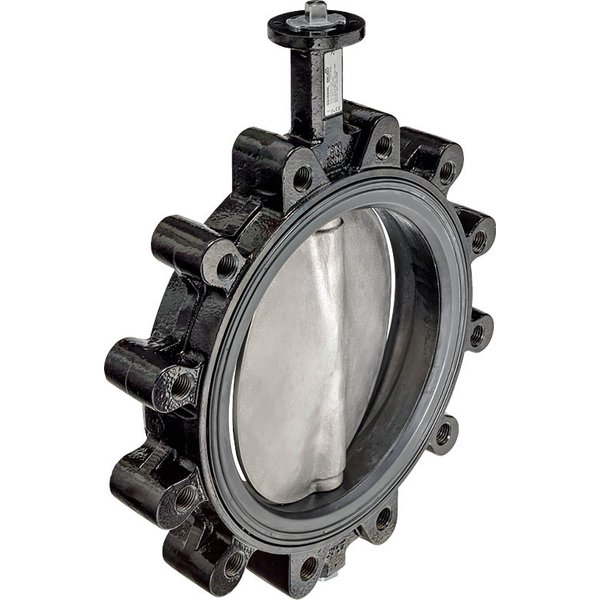

D6300WL

2-drogowy zawór motylkowy odcinający DN300, kołnierz PN16, z otworami gwintowanymi w korpusie
Producent:
Kod produktu: D6300WL
Temperatura czynnika : -20...120°C
Charakterystyka przepływu : 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu

Cechy:

  • Klapa motylkowa
  • Z otworami gwintowanymi w korpusie, PN16
  • Kołnierz, DN300
  • Żeliwo sferoidalne malowane poliestrową farbą proszkową
  • Klapa ze stali wysokojakościowej 1.4301
  • Uszczelnienie EPDM
  • Temperatura czynnika -20...120ºC





Dane funkcjonalne
Temperatura czynnika : -20...120°C
Charakterystyka przepływu : 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu : bezobsługowy
Kąt obrotu : 90°
Wskazówka dot. charakterystyki przepływu : Kąt otwarcia 0...100%: liniowa Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant
Pasujące przyłącze kołnierzowe : Zgodnie z normami ISO 7005-1 oraz EN 1092-1 Zgodnie z normami ISO 7005-2 oraz EN 1092-2 Zgodnie z normami DIN 2641 i DIN 2642
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Materiały
Element zamykający : Stal nierdzewna AISI 304 (CF-8, 1.4308)
Oś : Stal nierdzewna AISI 420 (1.4021)
Techniczna karta katalogowa : D6..WL
Gniazdo : EPDM
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu : EN-GJS-400-15 (GGG 40)
Łożysko osi : Brąz, stal, PTFE
Przegląd typów
DN : 300
kvs [m³/h] sek II : 1740
kvmax [m³/h] : 5700
PN : 16
