D6500N

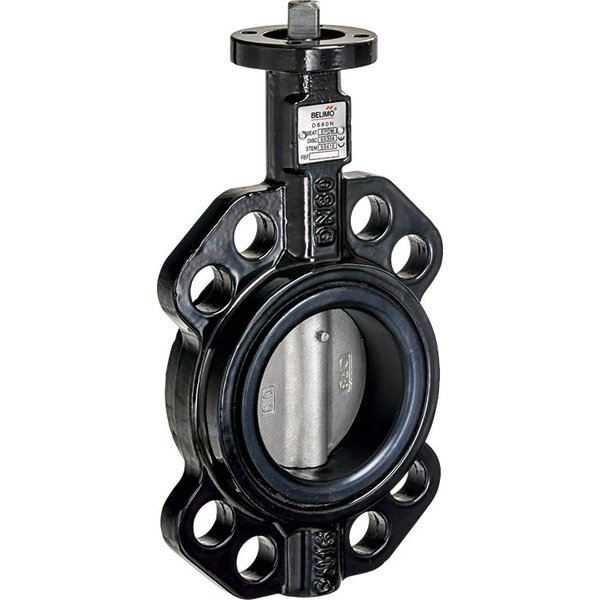

2-drogowy zawór motylkowy odcinający DN500, kvs 24100 m³/h, kołnierz PN16, z otworami niegwintowanymi w korpusie

Producent: Belimo

Kod produktu: D6500N

DN :	500
kvs [m³/h] :	7060
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-20...120°C
Charakterystyka przepływu :	0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S

Cechy:

Dane funkcjonalne
DN :	500
kvs [m³/h] :	7060
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-20...120°C
Charakterystyka przepływu :	0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Kąt obrotu :	90°
Wskazówka dot. charakterystyki przepływu :	0...100% kąt otwarcia: liniowy (tylko z siłownikiem PR...-BAC) Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant
Pasujące przyłącze kołnierzowe :	Zgodnie z normami ISO 7005-2 oraz EN 1092-2 PN6/10/16, AS Table E (DN 50...150) PN10/16, AS Table E (DN 350) PN16 (DN 400...600)
Materiały
Element zamykający :	Stal nierdzewna AISI 304 (1.4301)
Oś :	Stal nierdzewna AISI 420 (1.4021) (DN 25, 32, 40, 50, 65, 80, 100, 125, 150) Stal nierdzewna AISI 630 (1.4542) (DN 350, 400, 450, 500, 600, 700)
Techniczna karta katalogowa :	D6..N
Gniazdo :	EPDM
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu :	EN-GJS-400-15 (GGG 40)
Wykończenie korpusu :	z proszkowanym pokryciem poliestrowym
Łożysko osi :	RPTFE
Przegląd typów
kvmax [m³/h] :	24100
PN :	16
