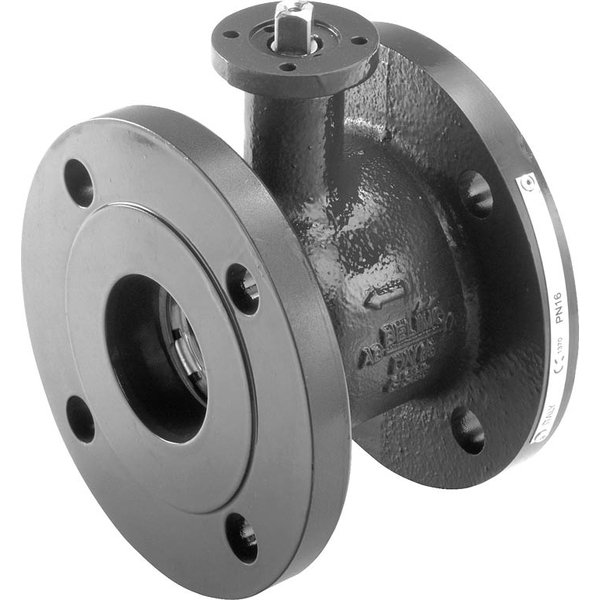

R6065W63-S8
Producent: Belimo
Kod produktu: R6065W63-S8
| DN : | 65 |
| kvs [m³/h] : | 63 |
| Temperatura czynnika : | -10...120°C |
| Charakterystyka przepływu : | charakterystyka stałoprocentowa (VDI/VDE 2178), zoptymalizowane w zakresie otwarcia |
| Przyłącza rurowe : | Kołnierz PN 16 zgodnie z EN 1092-2 |
| Ciśnienie zamknięcia ∆ps : | 690 kPa |
Cechy:
- 2-drogowy kulowy zawór regulacyjny, PN16
- Kolnierz, DN 65, kvs 63 m³/h
- Korpus: EN-JL1040 (zeliwo GG25), z farba zabezpieczajaca
- Temperatura czynnika -10...120 °C
- Charakterystyka staloprocentowa
- Klasa szczelnosci A, nie przepuszcza pecherzyków powietrza
| DN : | 65 |
| kvs [m³/h] : | 63 |
| Temperatura czynnika : | -10...120°C |
| Dane funkcjonalne | |
|---|---|
| Charakterystyka przepływu : | charakterystyka stałoprocentowa (VDI/VDE 2178), zoptymalizowane w zakresie otwarcia |
| Przyłącza rurowe : | Kołnierz PN 16 zgodnie z EN 1092-2 |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Pozycja montażu : | pionowe do poziomego (względem osi) |
| Ciśnienie zamknięcia ∆ps : | 690 kPa |
| Różnica ciśnień ∆pmax : | 400 kPa |
| Uwaga dotycząca różnicy ciśnień : | 200 kPa w celu zapewnienia cichej pracy |
| Kąt obrotu : | 90° |
| Nazwa budynku/projektu : | bezobsługowy |
| Nośniki : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Permissible operating pressure ps : | 1600 kPa |
| Uwaga dotycząca kąta obrotu : | Zakres roboczy 15...90° |
| Materiały | |
| Element zamykający : | stal nierdzewna AISI 316 |
| Oś : | Stal nierdzewna AISI 304 |
| Uszczelnienie wrzeciona : | EPDM |
| Gniazdo kuli : | PTFE |
| Kryza regulacyjna : | stal nierdzewna |
| R6..W..-S8 • pl-pl • 2019-11-28 • Dane techniczne mogą ulec zmianie. : | 1 Zawór z kryzą regulacyjną, 2-drog., Kołnierz, PN 16 |
| Obudowa [zasięg] : | Żeliwo EN-GJL-250 (GG 25), malowane farbą ochronną |
| Przegląd typów | |
| G ["] : | 2 1/2 |
| PN : | 16 |
| Sv min. : | 100 |
