R3020-6P3-S2

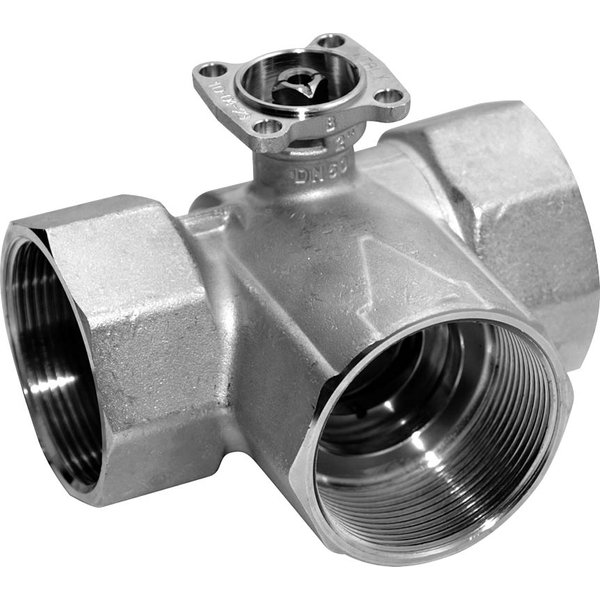

3-drogowy zawór regulacyjny R3020-6P3-S2 Belimo, kulowy, gwint wewnętrzny, średnica DN20, kvs 6,3 m³/h
Producent: Belimo
Kod produktu: R3020-6P3-S2
DN : | 20 |
kvs [m³/h] : | 6.3 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C |
Charakterystyka przepływu : | Ścieżka regulacji A – AB: charakterystyka stałoprocentowa (VDI/VDE 2178), zoptymalizowane w zakresie otwarcia; Obejście B – AB: Liniowa (VDI/VDE 2178) |
Przyłącze rurowe : | Gwint wewnętrzny zgodnie z ISO 7-1 |
Ciśnienie zamknięcia ∆ps : | 1400 kPa |
Cechy:
- 3-drogowy kulowy zawór regulacyjny, PN16
- Gwint wewnętrzny 3/4”, DN 20, kvs 6,3 m³/h
- Korpus z mosiądzu niklowanego
- Element zamykający ze stali nierdzewnej
- Wrzeciono ze stali nierdzewnej
- Uszczelnienie wrzeciona: pierścień samouszczelniający (o-ring) EPDM
- Kryza regulacyjna TEFZEL
- Gniazdo zaworu: PTFE, pierścień samouszczelniający (o-ring) EPDM
- Temperatura czynnika -10...120 °C
- Charakterystyka ścieżki regulacji A – AB: stałoprocentowa, obejście B – AB: liniowa
- Ścieżka regulacji A – AB: klasa szczelności A, nie przepuszcza pęcherzyków powietrza
- Obejście B – AB: klasa szczelności, 1...2% wartości kv
DN : | 20 |
kvs [m³/h] : | 6.3 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | Ścieżka regulacji A – AB: charakterystyka stałoprocentowa (VDI/VDE 2178), zoptymalizowane w zakresie otwarcia; Obejście B – AB: Liniowa (VDI/VDE 2178) |
Temperatura czynnika, wskazówka : | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie trzpienia lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach k |
Przyłącze rurowe : | Gwint wewnętrzny zgodnie z ISO 7-1 |
Dopuszczalne przecieki : | Ścieżka regulacji A – AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1); Obejście B – AB: Klasa szczelności I (EN 1349 oraz EN 60534-4) 1...2% wartości kvs w odniesieniu do największej wartości dla danej średnicy nominaln |
Pozycja montażu : | pionowe do poziomego (względem osi) |
Kategoria dokumentu : | bezobsługowy |
Ciśnienie zamknięcia ∆ps : | 1400 kPa |
Różnica ciśnień ∆pmax : | 350 kPa |
Uwaga dotycząca różnicy ciśnień : | 200 kPa w celu zapewnienia cichej pracy |
Kąt obrotu : | 90° |
Natężenie przepływu : | Obejście B – AB: 70% wartości kvs |
Uwaga dotycząca kąta obrotu : | Ścieżka regulacji zakresu roboczego A – AB 15...90°, obejście B – AB 15...70° |
Materiały | |
Element zamykający : | Stal nierdzewna |
Oś : | Stal nierdzewna |
Uszczelnienie wrzeciona : | Pierścień samouszczelniający (o-ring) z EPDM |
Techniczna karta katalogowa : | R3..xx-S.. |
Kryza regulacyjna : | ETFE (DN 15, 20, 25, 32, 40, 50) stal nierdzewna (DN 40, 50) |
Gniazdo : | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
Korpus zaworu : | Niklowany korpus mosiężny |
Wykończenie korpusu : | niklowany |
Przegląd typów | |
Rp ["] : | 3/4 |
PN : | 40 |
Sv min. : | 100 |
Akcesoria mechaniczne
Akcesoria elektryczne
Dane techniczne R3020-6P3-S2 Pobierz
General Notes for project planning (w języku angielskim) Pobierz
Notes for project planning (2-way / 3-way ball valves) (w języku angielskim) Pobierz
Pełna oferta urządzeń do instalacji wodnych (w języku angielskim) Pobierz
Deklaracja zgodności CE Pobierz
Instrukcja montażu R3020-6P3-S2 Pobierz
