R2015-1-S1

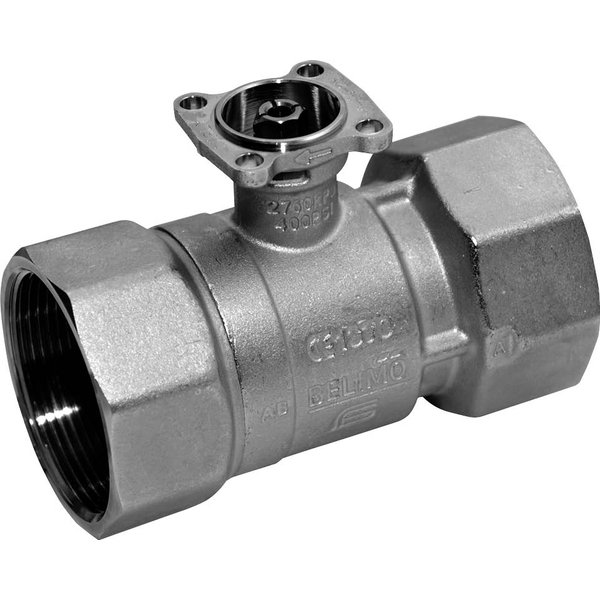

2-drogowy zawór regulacyjny R2015-1-S1 Belimo, kulowy, gwint wewnętrzny, średnica DN15, kvs 1 m³/h

Producent: Belimo

Kod produktu: R2015-1-S1

Korpus:	2-drogowy
Zakres Kvs:	0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs
Wielkość zaworu (mm):	15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Połączenie elektryczne:	Kabel
Zakres przepływu m³/h:	0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h

2-drogowy zawór regulacyjny z gwintem wewnętrznym

Precyzyjny, 2-drogowy zawór z kryzą regulacyjną, zaprojektowany do analogowej kontroli przepływu wody. Doskonale sprawdza się w obiegach wodnych zamkniętych i otwartych, znajdując zastosowanie w instalacjach grzewczych oraz centralach wentylacyjnych.

Kluczowe właściwości

Całkowita szczelność: Zawór zapewnia szczelność klasy A (zgodnie z normą EN 12266-1), co oznacza brak przepuszczania pęcherzyków powietrza i gwarantuje pewne zamknięcie obiegu.
Zoptymalizowany przepływ: Wbudowana kryza regulacyjna zapewnia stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia, co pozwala na precyzyjną kontrolę.
Bezobsługowa praca: Konstrukcja zaworu nie wymaga okresowych przeglądów ani konserwacji, co zapewnia niezawodność i obniża koszty eksploatacji.
Szeroki zakres temperatur: Produkt jest przystosowany do pracy z czynnikiem o temperaturze od -10°C do 120°C (woda lub woda z glikolem do 50% objętości).

Zasada działania

Regulacyjny zawór kulowy jest sterowany za pomocą siłownika obrotowego, który może być kontrolowany przez standardowy system sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia położenie kuli zaworu zgodnie z sygnałem sterującym. Otwarcie zaworu następuje przy obrocie wrzeciona w lewo, a zamknięcie przy obrocie w prawo.

Materiały i wykonanie

Korpus: Wykonany z mosiądzu, pokryty warstwą niklu dla zwiększenia odporności.
Element zamykający i oś: Stal nierdzewna gwarantująca trwałość i odporność na korozję.
Uszczelnienia: O-ringi z EPDM oraz gniazdo z PTFE zapewniają długotrwałą szczelność.

Wskazówki montażowe

Pozycja instalacji: Zawór może być montowany w każdej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
Jakość wody: Dla zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami, zaleca się instalację filtra przed zaworem.

Dane funkcjonalne
Czynnik:	Woda, woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika:	-10...120°C [14...248°F]
Ciśnienie zamknięcia ∆ps:	1400 kPa
Różnica ciśnień ∆pmax:	350 kPa
Charakterystyka przepływu:	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Dopuszczalne przecieki:	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Kąt obrotu:	90°
Przyłącze rurowe:	Gwint wewnętrzny wg. ISO 7-1
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu:	bezobsługowy
Materiały
Korpus zaworu:	korpus z mosiądzu niklowanego
Wykończenie korpusu:	niklowany
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo:	PTFE, pierścień samouszczelniający (o-ring) z EPDM
Kryza regulacyjna:	ETFE
