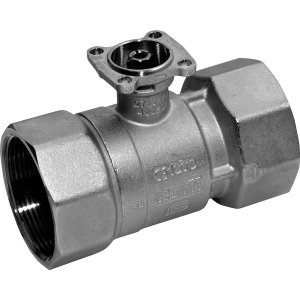

R2015-4-S1

Dwudrogowy zawór regulacyjny z gwintem wewnętrznym

Ten dwudrogowy zawór kulowy z kryzą regulacyjną został zaprojektowany do precyzyjnej, analogowej regulacji przepływu wody. Doskonale sprawdza się w instalacjach grzewczych oraz obiegach central wentylacyjnych, zarówno w systemach o obiegu otwartym, jak i zamkniętym.

Główne cechy i zastosowanie

• Wysoka szczelność: Gwarantuje pracę bez przecieków (klasa A, EN 12266-1), co eliminuje przepuszczanie pęcherzyków powietrza.
• Precyzyjna regulacja: Dzięki zastosowaniu kryzy regulacyjnej, zawór posiada stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia.
• Brak konieczności konserwacji: Konstrukcja zaworu zapewnia jego bezobsługową eksploatację.
• Szeroki zakres zastosowań: Przeznaczony do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości).

Sposób działania

Pozycjonowanie zaworu odbywa się za pomocą siłownika obrotowego, który sterowany jest sygnałem ciągłym lub 3-punktowym. Obrót wrzeciona w lewo powoduje otwarcie zaworu, a obrót w prawo jego zamknięcie. Elementem dławiącym jest kula zaworu, której pozycja jest precyzyjnie ustawiana zgodnie z sygnałem sterującym.

Materiały i konstrukcja

• Korpus: Mosiądz niklowany
• Element zamykający (kula): Stal nierdzewna
• Wrzeciono (oś): Stal nierdzewna
• Uszczelnienie osi: O-ring z EPDM
• Gniazdo: PTFE z o-ringiem z EPDM
• Kryza regulacyjna: ETFE

Wskazówki montażowe

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (wrzecionem skierowanym w dół).
• Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką umieszczoną na korpusie zaworu.
• Jakość wody: Aby zapewnić długą i bezawaryjną pracę, zaleca się stosowanie filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi. Jakość wody powinna być zgodna z normą VDI 2035.
• Przeznaczenie: Zawór jest dedykowany do stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
