R2015-P25-S1

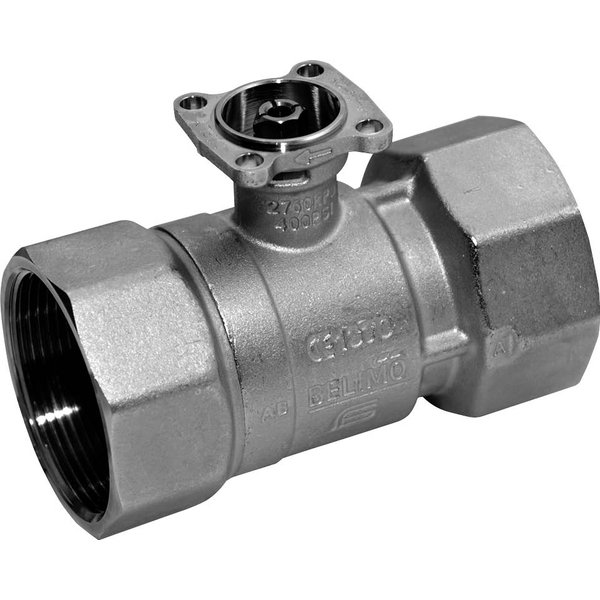

Dwudrogowy zawór kulowy z gwintem wewnętrznym i kryzą regulacyjną

Prezentowany produkt to 2-drogowy zawór kulowy zaprojektowany do precyzyjnej, analogowej regulacji przepływu w instalacjach wodnych. Doskonale sprawdza się w obiegach central wentylacyjnych oraz systemach grzewczych, zarówno w układach otwartych, jak i zamkniętych.

Główne cechy produktu

• Wysoka szczelność: Zawór jest całkowicie szczelny (klasa A zgodnie z EN 12266-1), co eliminuje przepuszczanie pęcherzyków powietrza.
• Stałoprocentowa charakterystyka: Wbudowana kryza regulacyjna zapewnia stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia.
• Brak konieczności konserwacji: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych.
• Solidne materiały: Korpus wykonany z niklowanego mosiądzu oraz elementy wewnętrzne (element zamykający, oś) ze stali nierdzewnej gwarantują długą żywotność produktu. Uszczelnienia wykonano z EPDM i PTFE.

Zasada działania

Zaworem steruje siłownik obrotowy, który reaguje na sygnały z systemu sterowania ciągłego lub 3-punktowego. Obrót wrzeciona w lewo powoduje otwarcie zaworu, a obrót w prawo jego zamknięcie. Elementem dławiącym jest kula zaworu, której pozycja jest precyzyjnie regulowana przez siłownik w zakresie roboczym 15-90°.

Zastosowanie i medium

Zawór przeznaczony jest do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może pracować z wodą lub wodą z dodatkiem glikolu (do maksymalnie 50% objętości). Zakres temperatury czynnika wynosi od -10°C do 120°C.

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (wrzecionem skierowanym w dół).
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: W celu zapewnienia długotrwałej i bezawaryjnej pracy, zaleca się stosowanie filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi, zgodnie z normą VDI 2035.
