R2032-16-S3

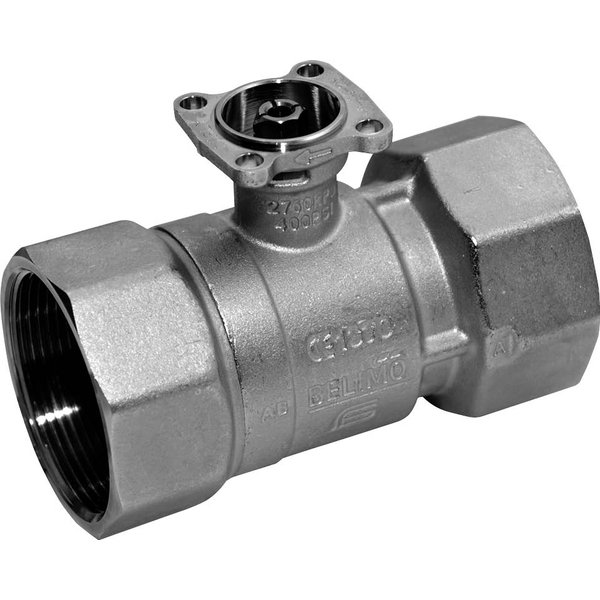

2-drogowy zawór regulacyjny z gwintem wewnętrznym

Dwudrogowy zawór z kryzą regulacyjną, wyposażony w gwint wewnętrzny, jest przeznaczony do pracy w instalacjach wodnych zarówno o obiegu otwartym, jak i zamkniętym. Jego głównym zadaniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz centralach wentylacyjnych.

Najważniejsze cechy produktu

• Pełna szczelność: Gwarantuje pracę bez przepuszczania pęcherzyków powietrza, co odpowiada klasie szczelności A zgodnie z normą EN 12266-1.
• Precyzyjna regulacja: Dzięki wbudowanej kryzie regulacyjnej, zawór charakteryzuje się stałoprocentową charakterystyką przepływu, co umożliwia dokładne sterowanie.
• Wytrzymałe materiały: Korpus wykonany z niklowanego mosiądzu oraz kluczowe elementy wewnętrzne, takie jak element zamykający i oś, wykonane ze stali nierdzewnej, zapewniają długą żywotność produktu.
• Szeroki zakres zastosowań: Przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% objętości) w temperaturze od -10°C do 120°C.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga regularnej konserwacji.

Zasada działania

Regulacyjny zawór kulowy jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie). Siłownik, w odpowiedzi na sygnał ciągły lub 3-punktowy z systemu sterowania, precyzyjnie ustawia położenie kuli zaworu. Otwarcie przepływu następuje poprzez obrót wrzeciona w lewo, natomiast zamknięcie – w prawo.

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką umieszczoną na korpusie zaworu, aby zapewnić prawidłowe działanie i uniknąć uszkodzeń.
• Jakość wody: Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
