R2050-25-S4
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h |
| Niezależny od ciśnienia: | NIE |
| Tryb pracy zaworu: | Analogowe |

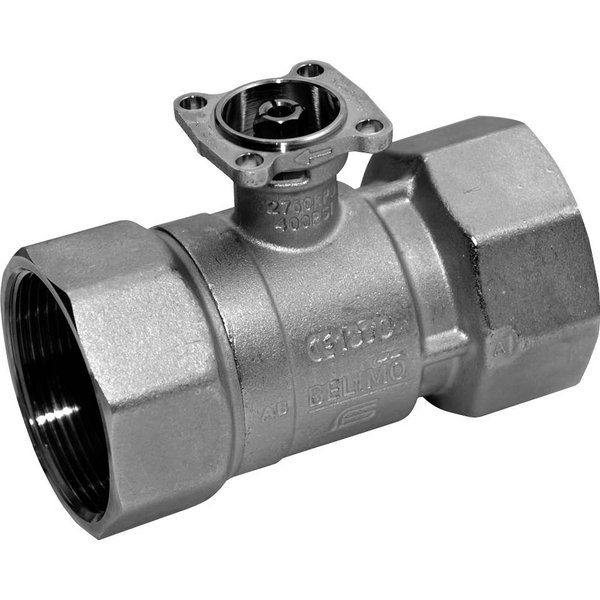

2-drogowy zawór z kryzą regulacyjną i gwintem wewnętrznym
Prezentowany zawór kulowy regulacyjny został zaprojektowany do efektywnego działania w wodnych instalacjach o obiegu zamkniętym lub otwartym. Idealnie sprawdza się w systemach wymagających analogowej regulacji przepływu wody, takich jak obiegi w centralach wentylacyjnych oraz różnego rodzaju instalacjach grzewczych.
Jedną z kluczowych cech produktu jest jego wyjątkowa szczelność, zgodna z klasą A (EN 12266-1), co gwarantuje pracę bez przepuszczania pęcherzyków powietrza.
Zastosowanie i działanie
Zawór jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie), który reaguje na sygnały z systemu sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia położenie kuli zaworu, regulując w ten sposób przepływ czynnika. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast obrót w prawo prowadzi do jego zamknięcia.
Cechy produktu
- Charakterystyka przepływu: Dzięki zastosowaniu wbudowanej kryzy regulacyjnej, zawór posiada stałoprocentową charakterystykę przepływu, zoptymalizowaną w początkowym zakresie otwarcia.
- Przeznaczenie: Stworzony do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Solidna konstrukcja: Korpus zaworu wykonano z wytrzymałego, niklowanego mosiądzu, a kluczowe elementy wewnętrzne, takie jak element zamykający i oś, ze stali nierdzewnej, co zapewnia długą żywotność produktu.
- Bezobsługowość: Zawór nie wymaga regularnych czynności serwisowych.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Kryza regulacyjna: | ETFE |
