R3050-58-S4
| Korpus: | 3-drogowy |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu (mm): | 50 mm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 41...162 m³/h |
| Czas ruchu (funkcja bezpieczeństwa): | 35 s |
| Tryb pracy zaworu: | Analogowe |

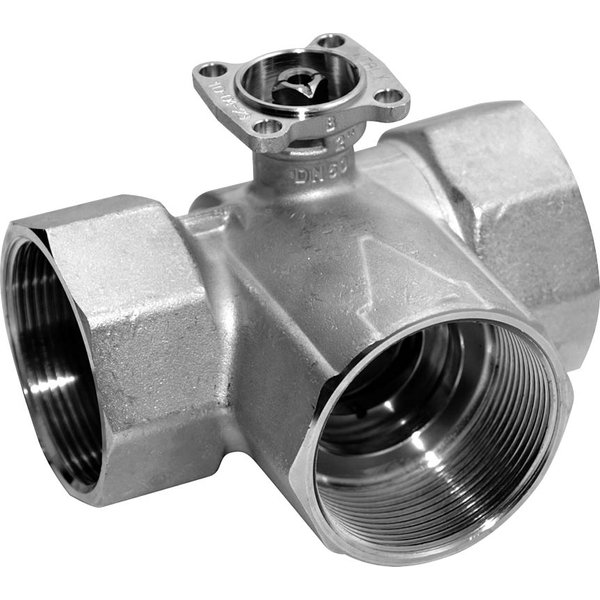

3-drogowy zawór z kryzą regulacyjną i gwintem wewnętrznym
Prezentowany zawór przeznaczony jest do zastosowania w zamkniętych instalacjach wodnych. Idealnie sprawdza się w systemach grzewczych oraz w obiegach central wentylacyjnych, gdzie umożliwia precyzyjną, analogową regulację przepływu wody. Jedną z kluczowych cech produktu jest jego wyjątkowa szczelność na ścieżce regulacji A–AB, która zapobiega przepuszczaniu pęcherzyków powietrza.
Najważniejsze cechy produktu
- Zaprojektowany do pracy w zamkniętych obiegach wodnych.
- Umożliwia analogową kontrolę przepływu w instalacjach HVAC.
- Charakteryzuje się pęcherzykową szczelnością (zgodnie z normą EN 12266-1 na ścieżce regulacji A–AB).
- Posiada stałoprocentową charakterystykę przepływu, zoptymalizowaną w początkowej fazie otwarcia, dzięki zastosowaniu specjalnej kryzy regulacyjnej.
- Urządzenie jest w pełni bezobsługowe.
Zasada działania
Zawór kulowy regulacyjny jest obsługiwany przez siłownik obrotowy. Siłownik, sterowany sygnałem ciągłym lub 3-punktowym, precyzyjnie ustawia pozycję kuli zaworu (elementu dławiącego) zgodnie z otrzymanym sygnałem nastawczym. Otwarcie zaworu następuje poprzez obrót wrzeciona w lewo, natomiast zamknięcie – w prawo.
Materiały i wykonanie
- Korpus zaworu: Mosiądz niklowany
- Element zamykający: Stal nierdzewna
- Oś: Stal nierdzewna
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
- Gniazdo: PTFE oraz pierścień samouszczelniający (o-ring) z EPDM
Zastosowanie i montaż
Zawór jest dedykowany do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Może pracować z wodą lub mieszaniną wody z glikolem (do 50% objętości) w zakresie temperatur od -10°C do 120°C. Przy temperaturach medium poniżej 2°C zalecane jest użycie ogrzewania osi.
Dopuszczalny montaż zaworu jest w pozycji od pionowej do poziomej względem wrzeciona. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół). Dla zapewnienia prawidłowej pracy i ochrony przed uszkodzeniem, konieczne jest zachowanie kierunku przepływu zgodnego ze strzałką umieszczoną na korpusie.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników. |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa psi |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Natężenie przepływu: | Obejście B – AB: 70% wartości kvs |
| Charakterystyka przepływu: | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Dopuszczalne przecieki: | Ścieżka regulacji A – AB: klasa szczelności A, nie przepuszcza pęcherzyków powietrza (EN 12266-1), obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) 1...2% wartości Kvs w odniesieniu do największej wartości dla danej średnicy nominalnej DN |
| Kąt obrotu: | 90° |
| Uwaga dotycząca kąta obrotu: | Ścieżka regulacji zakresu roboczego A – AB 15...90°, obejście B – AB 15...70° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Kryza regulacyjna: | ETFE (DN 15, 20, 25, 32, 40, 50), Stal nierdzewna (DN 40, 50) |
|
kvs[m3/h] |
58 |
| DN [mm] | 50 |
