R409
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h |
| Tryb pracy zaworu: | Analogowe |

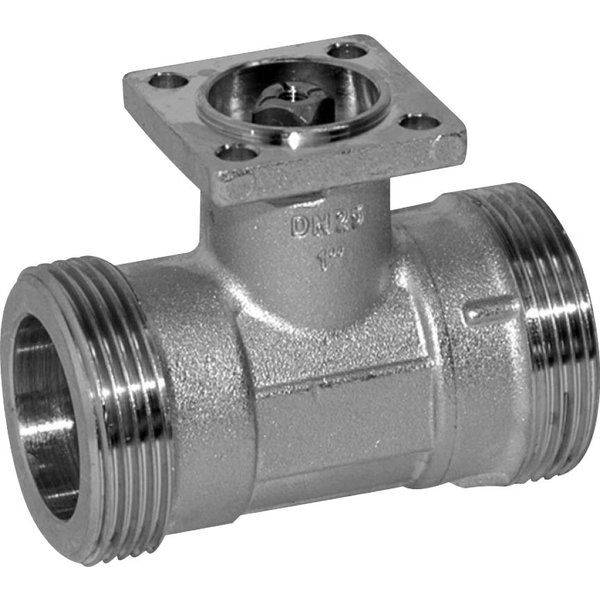

Dwudrogowy zawór regulacyjny z gwintem zewnętrznym
Ten zawór kulowy z wbudowaną kryzą regulacyjną został zaprojektowany do precyzyjnej, analogowej kontroli przepływu wody w systemach grzewczych oraz instalacjach wentylacyjnych. Jest odpowiedni do stosowania zarówno w otwartych, jak i zamkniętych obiegach wodnych.
Główne cechy produktu
- Wysoka szczelność: Konstrukcja zaworu gwarantuje pracę bez przecieków (klasa szczelności A wg EN 12266-1), co oznacza, że nie przepuszcza on nawet pęcherzyków powietrza.
- Precyzyjna regulacja: Zoptymalizowana, stałoprocentowa charakterystyka przepływu jest zapewniona przez zintegrowaną kryzę regulacyjną, co pozwala na dokładne sterowanie medium.
- Trwała konstrukcja: Korpus wykonany z niklowanego mosiądzu oraz kluczowe elementy wewnętrzne, takie jak kula i oś ze stali nierdzewnej, zapewniają długą i niezawodną pracę urządzenia.
- Wszechstronność: Zawór jest przystosowany do pracy z wodą lub mieszaninami wody z glikolem (do 50% zawartości).
- Bezobsługowa praca: Produkt nie wymaga regularnych czynności serwisowych.
Zasada działania
Regulacyjny zawór kulowy jest sterowany za pomocą siłownika obrotowego, który na podstawie sygnału z systemu sterowania (ciągłego lub 3-punktowego) precyzyjnie ustawia pozycję kuli wewnątrz zaworu. Obrót wrzeciona w lewo powoduje otwarcie przepływu, natomiast obrót w prawo prowadzi do jego zamknięcia.
Zastosowanie i montaż
Zawór jest przeznaczony do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzony przez osoby z odpowiednimi uprawnieniami. Urządzenie można instalować w pozycji od pionowej do poziomej, jednak niedozwolony jest montaż w pozycji wiszącej (z osią skierowaną w dół). Dla zapewnienia prawidłowej pracy, należy zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 200 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| n(gl): | 3.2 |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | Pierścień samouszczelniający (o-ring) Viton, PTFE |
| Kryza regulacyjna: | ETFE |
| Cechy produktu | |
| Tryb pracy: | Zawór kulowy regulacyjny jest przestawiany przy użyciu siłownika obrotowego. Siłownik jest sterowany przy użyciu dostępnego na rynku systemu sterowania ciągłego lub 3-punktowego i ustawia kulę zaworu –element dławiący – do pozycji określonej sygnałem nastawczym. Regulacyjny zawór kulowy otwiera się, gdy wrzeciono jest obracane w lewo, natomiast zamyka się, gdy wrzeciono jest obracane w prawo. |
| Charakterystyka przepływu: | Stałoprocentowa charakterystyka zaworu jest zapewniona dzięki kryzie regulacyjnej. |
