R410
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h |
| Kvs (sekwencja 1) zakres: | 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Kvs (sekwencja 2) zakres: | 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe |

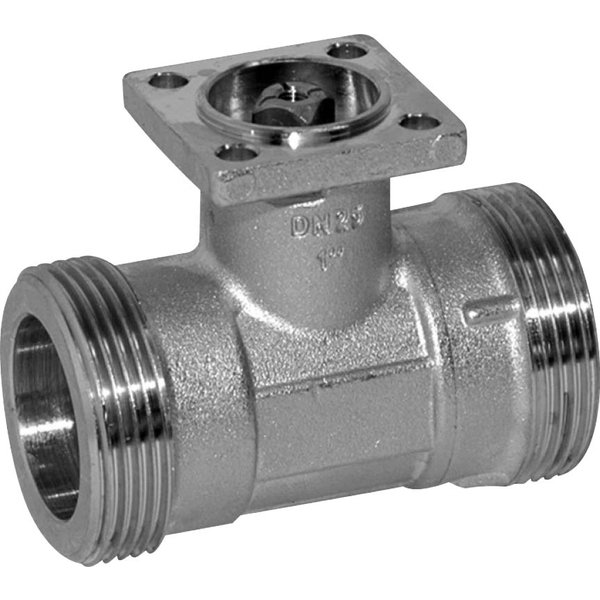

Dwudrogowy zawór kulowy z kryzą regulacyjną
Prezentowany 2-drogowy zawór z gwintem zewnętrznym został zaprojektowany do zastosowania w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym przeznaczeniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz systemach grzewczych.
Zawór charakteryzuje się wyjątkową szczelnością, zgodną z klasą A według normy EN 12266-1, co gwarantuje działanie bez przepuszczania pęcherzyków powietrza.
Zasada działania i charakterystyka
Regulacyjny zawór kulowy jest sterowany za pomocą siłownika obrotowego, który współpracuje z popularnymi systemami sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie pozycjonuje kulę zaworu (element dławiący) zgodnie z sygnałem nastawczym. Otwarcie zaworu następuje przy obrocie wrzeciona w lewo, a zamknięcie przy obrocie w prawo.
Dzięki zastosowaniu specjalnej kryzy regulacyjnej, zawór posiada stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia.
Solidna konstrukcja i wysokiej jakości materiały
- Korpus zaworu: Mosiądz niklowany
- Element zamykający (kula): Stal nierdzewna
- Oś (wrzeciono): Stal nierdzewna
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
- Gniazdo: Pierścień samouszczelniający (o-ring) Viton oraz PTFE
- Kryza regulacyjna: Tworzywo ETFE
Wskazówki dotyczące montażu i eksploatacji
- Pozycja montażu: Zawór można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół).
- Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką umieszczoną na korpusie zaworu, aby zapobiec jego uszkodzeniu.
- Jakość wody: W celu zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra w celu ochrony przed zanieczyszczeniami stałymi.
- Obsługa: Produkt jest bezobsługowy.
| Przegląd typów (Zakresy) | |
|---|---|
| DN: | 15-50 |
| G ["]: | 1 - 2 3/4 |
| Kvs [m³/h]: | 0.63 - 40 |
| PN: | 25-40 |
| n(gl): | 3.2 |
| Sv min.: | 50 - 100 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 200 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | Pierścień samouszczelniający (o-ring) Viton, PTFE |
| Kryza regulacyjna: | ETFE |
