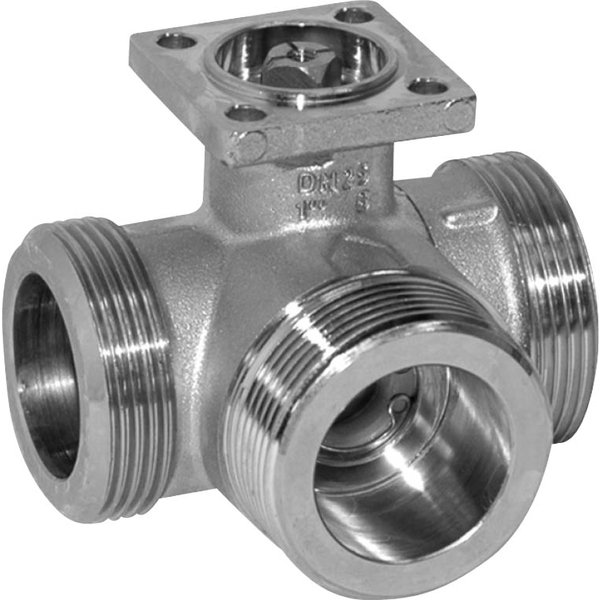

3-drogowy zawór regulacyjny R513 Belimo, kulowy, gwint zewnętrzny, średnica DN15, kvs 4 m³/h

Producent: Belimo

Kod produktu: R513

Cechy:

3-drogowy zawór kulowy regulacyjny, PN16
Gwint zewnętrzny G 1", DN 15, kvs 4 m³/h
Obudowa: odkuwka mosiężna, niklowana
Element zamykający: stal nierdzewna
Oś: stal nierdzewna
Uszczelnienie: pierścień samouszczelniający (o-ring) PTFE / EPDM
Kryza regulacyjna TEFZEL
Temperatura czynnika maks. 100 °C
Charakterystyka A-AB staloprocentowa
Charakterystyka B-AB liniowa, 70% wartości kvs
Dopuszczalne przecieki A-AB nie przepuszcza pęcherzyków powietrza
Dopuszczalne przecieki B-AB 1...2% wartości kvs
Wykonanie: zawór mieszający

Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN :	IP54
Kryza regulacyjna :	ETFE
Gniazdo :	Pierścień samouszczelniający (o-ring) Viton, PTFE
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C
Temperatura przechowywania :	-40...80°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
DN :	15
kvs [m³/h] :	4
Dane funkcjonalne
Charakterystyka przepływu :	Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173)
Temperatura czynnika, wskazówka :	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowyc
Przyłącze rurowe :	Gwint zewnętrzny wg. ISO 228-1
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu :	Niklowany korpus mosiężny
Wykończenie korpusu :	niklowany
Przegląd typów
G ["] :	1
PN :	40
Techniczna karta katalogowa :	R5..(K)
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-10...100°C [14...212°F]
Dopuszczalne przecieki :	Ścieżka regulacji A – AB: klasa szczelności A, nie przepuszcza pęcherzyków powietrza (EN 12266-1), obejście B – AB: klasa szczelności I (EN 1349 oraz EN 60534-4) 1...2% wartości Kvs w odniesieniu do największej wartości dla danej średn
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Ciśnienie zamknięcia ∆ps :	1400 kPa
Różnica ciśnień ∆pmax :	200kPa
Kąt obrotu :	90°
Natężenie przepływu :	Obejście B – AB: 70% wartości kvs
Uwaga dotycząca kąta obrotu :	Ścieżka regulacji zakresu roboczego A – AB 15...90°, obejście B – AB 15...70°
Materiały
Element zamykający :	Stal nierdzewna
Oś :	Stal nierdzewna
Uszczelnienie wrzeciona :	Pierścień samouszczelniający (o-ring) z EPDM
Sv min. :	100
