R529

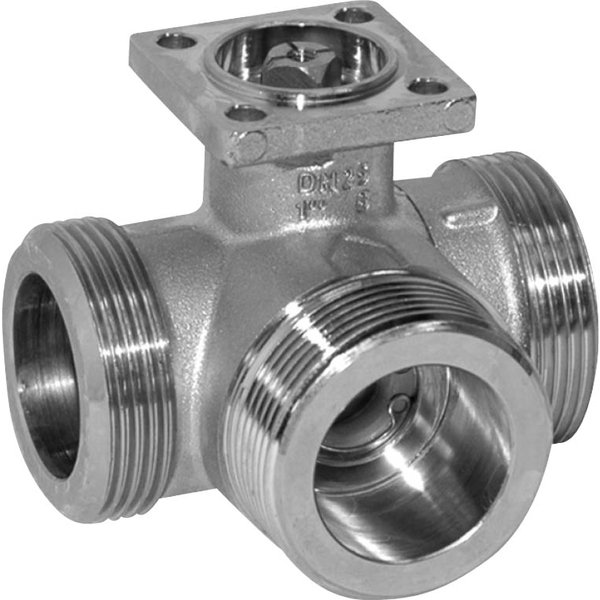

Trójdrogowy zawór regulacyjny z kryzą i gwintem zewnętrznym

Prezentowany 3-drogowy zawór kulowy z wbudowaną kryzą regulacyjną został zaprojektowany do precyzyjnej, analogowej kontroli przepływu wody. Idealnie nadaje się do zastosowania w instalacjach grzewczych oraz w obiegach central wentylacyjnych, zarówno w systemach o obiegu otwartym, jak i zamkniętym.

Główne cechy produktu

• Wysoka szczelność: Gwarantuje zamknięcie bez przepuszczania pęcherzyków powietrza na ścieżce regulacji A–AB (klasa szczelności A zgodnie z normą EN 12266-1).
• Precyzyjna regulacja: Wbudowana kryza regulacyjna zapewnia stałoprocentową charakterystykę przepływu na ścieżce regulacji, co pozwala na dokładne sterowanie parametrami instalacji.
• Wszechstronne zastosowanie: Przystosowany do pracy z wodą lub mieszaninami wody z glikolem (do 50% zawartości).
• Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 100°C.
• Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu, a kula i oś ze stali nierdzewnej, co zapewnia długą żywotność produktu.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych.

Zasada działania

Regulacja przepływu odbywa się za pomocą siłownika obrotowego (sprzedawany oddzielnie), który precyzyjnie pozycjonuje wewnętrzną kulę zaworu. Siłownik może być sterowany sygnałem ciągłym lub 3-punktowym. Obrót wrzeciona w lewo powoduje otwarcie zaworu, a w prawo jego zamknięcie. Charakterystyka stałoprocentowa jest realizowana dzięki specjalnej kryzie regulacyjnej.

Wskazówki montażowe i eksploatacyjne

• Zawór należy montować w pozycji od pionowej do poziomej (wrzecionem do góry lub w bok). Należy unikać montażu w pozycji wiszącej (wrzecionem w dół).
• Konieczne jest zachowanie kierunku przepływu zgodnego z oznaczeniem na korpusie zaworu.
• Woda w instalacji powinna spełniać odpowiednie normy jakości (np. VDI 2035). W celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze, zaleca się instalację odpowiedniego filtra przed zaworem.
• Produkt jest przeznaczony wyłącznie do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
