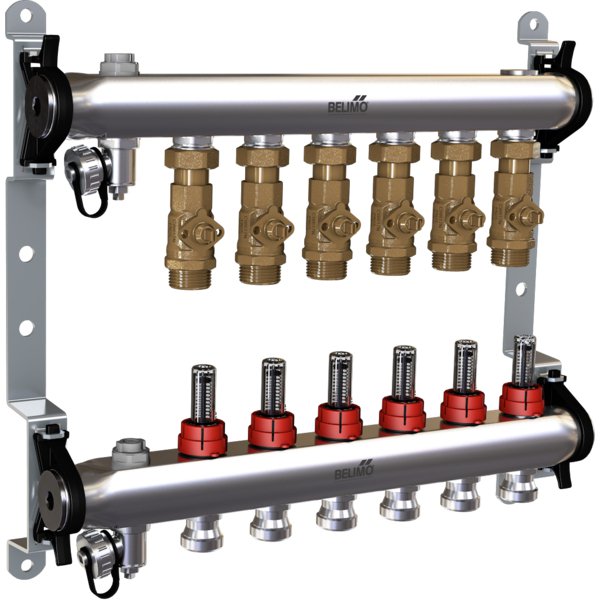

EM-ECQ-06F
Kod produktu: EM-ECQ-06F
| Czynnik: | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | 2...70°C [36...158°F] |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Specyfikacja czujnika ciśnienia | |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Zakres pomiarowy : | 0–100% RH przy braku kondensacji Zakres pomiarowy wilgotności bezwzględnej regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne) 0...80 g/m³ |
| Specyfikacja czujnika temperatury | |
| Specyfikacja czujnika temperatury | |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | 2...70°C [36...158°F] |
| Dane funkcjonalne | |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Nastawa przepływu : | 0...5 l/min |
| Materiały | |
| Korpus zaworu : | Mosiądz |
| Rozdzielacz : | Stal nierdzewna |
| Dokładność pomiaru temperatury, czujnik : | ±0.3°C @ 25°C [±0.5°F @ 77°F] aktywny |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 (16) |
| Communication : | Modbus RTU BACnet MS/TP Szyna MP |
| Dane pomiarowe | |
| Wartości pomiarowe : | CO₂ Wilgotność Punkt rosy Temperatura |
| Specyfikacja czujnika CO₂ | |
| Zakres pomiarowy : | 0...100% RH |
| Dokładność : | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa : | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Technologia elementu pomiarowego : | NDIR (niedyspersyjna absorpcja podczerwieni) dwukanałowy |
| Zakres pomiarowy punktu rosy : | -50...50°C [-60...120°F] |
| Materiały | |
| Obudowa : | Poliwęglan, biały, RAL 9003 |
| Zakres pomiarowy entalpii : | 0...85 kJ/kg |
| S4 | |
| -15...35 : | 0...100 |
| S6 | |
| -20...80 : | 0...200 |
| Specyfikacja czujnika wilgotności | |
| Stabilność długoterminowa : | ±0.3% RH p.a. @ 21°C @ 50% RH Stała czasowa t (63%) w kanale wentylacyjnym Typowo 16 s przy 0 m/s |
| Dokładność : | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Specyfikacja czujnika wilgotności | |
Akcesoria elektryczne
CQ230A
Zakres roboczy: AC 85...265 V
Pobór mocy w stanie spoczynku: 0.7 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3 x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC 100...240 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.7 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3 x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC 100...240 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQ24A
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.2 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3 x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.2 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3 x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQ24A-BAC
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.6 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4x 0.34 mm²
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.6 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4x 0.34 mm²
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQ24A-MPL
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.4 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.4 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3x 0.75 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQ24A-SR
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.3 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 2...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.3 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 2...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQ24A-SZ
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.3 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 0.5...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.3 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 0.5...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQK230A
Zakres roboczy: AC 85...265 V
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 2 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC 100...240 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 2 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC 100...240 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQK24A
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 2 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 2 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQK24A-MPL
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 3x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
CQK24A-SR
Zakres roboczy: AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 2...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
Pobór mocy w stanie spoczynku: 0.5 W
Przyłącze zasilania / sterowania: Kabel 1 m, 4 x 0.34 mm²
Praca równoległa: Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe: AC/DC 24 V
Czas ruchu - silnik: 75 s / 90°
Zakres roboczy Y: 2...10 V
Moment obrotowy - silnik: 1 Nm
Kategoria ochronna obudowy IEC/EN: IP40
