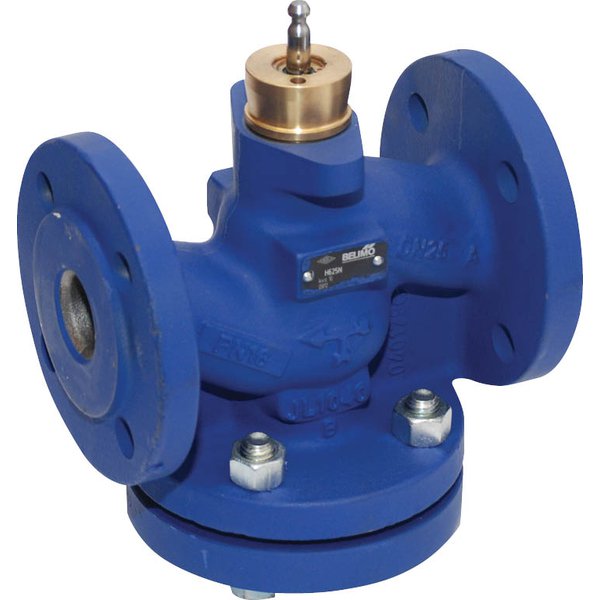

H625N
Producent: Belimo
Kod produktu: H625N
| DN: | 25 |
| kvs [m³/h]: | 10 |
| Czynnik: | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Skok: | 15 mm |
| PN: | 16 |
| n(gl): | 3 |
| Sv min.: | 100 |
Cechy:
- 2-drogowy zawór grzybkowy, PN16
- kolnierz, DN 25, kvs 10
- Obudowa i gniazdo zeliwo szare GG25
- Elementu zamykajacego Stal nierdzewna
- Gniazdo wrzeciona/obejscia stal nierdzewna
- Uszczelnienie Pierscien samouszczelniajacy (o-ring) EPDM
- Temperatura czynnika maks. 120°C
- Charakterystyka A-AB staloprocentowa
- Dopuszczalne przecieki A-AB maks. 0,05% wartosci kvs
| DN : | 25 |
| kvs [m³/h] : | 10 |
| Temperatura czynnika : | -10...120°C [14...248°F] |
| Dane funkcjonalne | |
|---|---|
| Charakterystyka przepływu : | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Temperatura czynnika, wskazówka : | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi. |
| Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
| Dopuszczalne przecieki : | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu : | Top (▲) |
| Warunki | |
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas o podtrzymywania zasilania tn uc od |
| Warunki | |
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Element zamykający : | Stal nierdzewna |
| Oś : | Stal nierdzewna |
| Techniczna karta katalogowa : | H6..N |
| Gniazdo : | Żeliwo GG25 / Niro (obejście) |
| Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C |
| Temperatura przechowywania : | -40...80°C |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Nazwa budynku/projektu : | bezobsługowy |
| Klasa palności : | Klapa przepustnicy UL 94 HB Siłownik UL 94 V-0 |
| Klasa odporności na działanie ognia : | Klapa przepustnicy RF3 (CH) Siłownik RF2 (CH) |
| Obciążenie pożarowe : | 5.5 MJ |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 0.35 kg Actuator with damper blade, DN 160, analogowe, AC/ DC 24 V, 2 Nm |
| Dane dotyczące bezpieczeństwa | |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cURus according to UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Materiały | |
| Korpus zaworu : | EN-GJL-250 (GG 25) |
| Wykończenie korpusu : | z farbą zabezpieczającą |
| Przegląd typów | |
| Skok : | 15 mm |
| PN : | 16 |
| n(gl) : | 3 |
| Sv min. : | 100 |
