H613R
Producent: Belimo
Kod produktu: H613R
DN : | 15 |
kvs [m³/h] : | 1.6 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Charakterystyka przepływu : | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
Cechy:

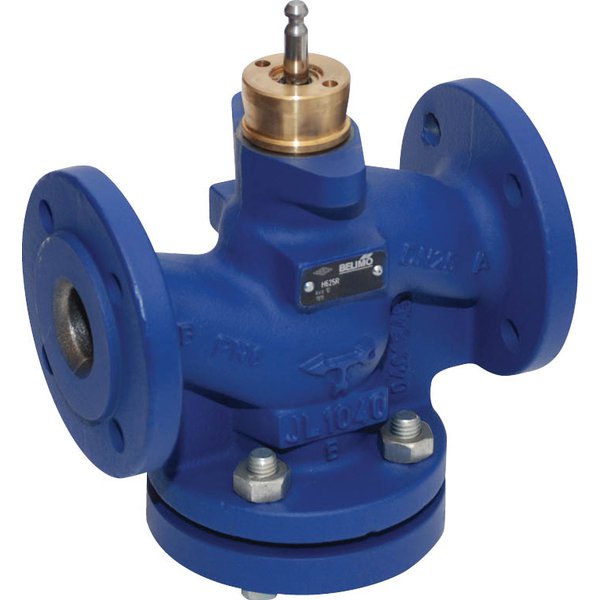

- 2-drogowy zawór grzybkowy, PN6
- kolnierz, DN 15, kvs 1.6
- Obudowa i gniazdo zeliwo szare GG25
- Elementu zamykajacego Stal nierdzewna
- Gniazdo wrzeciona/obejscia stal nierdzewna
- Uszczelnienie Pierscien samouszczelniajacy (o-ring) EPDM
- Temperatura czynnika maks. 120°C
- Charakterystyka A-AB staloprocentowa
- Dopuszczalne przecieki A-AB maks. 0,05% wartosci kvs
DN : | 15 |
kvs [m³/h] : | 1.6 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
Temperatura czynnika, wskazówka : | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi. |
Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
Dopuszczalne przecieki : | maks. 0,05% wartości Kvs |
Punkt zamykania zaworu : | Top (▲) |
Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
Kategoria dokumentu : | bezobsługowy |
Materiały | |
Element zamykający : | Stal nierdzewna |
Oś : | Stal nierdzewna |
Techniczna karta katalogowa : | H6..R |
Gniazdo : | Żeliwo GG25 / Niro (obejście) |
Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
Korpus zaworu : | EN-GJL-250 (GG 25) |
Wykończenie korpusu : | z farbą zabezpieczającą |
Przegląd typów | |
Skok : | 15 mm |
PN : | 6 |
n(gl) : | 3 |
Sv min. : | 50 |
Dane techniczne H613R Pobierz
General Notes for project planning (w języku angielskim) Pobierz
Notes for project planning (2-way / 3-way globe valves) (w języku angielskim) Pobierz
Pełna oferta urządzeń do instalacji wodnych (w języku angielskim) Pobierz
Deklaracja zgodności CE Pobierz
Instrukcja montażu H613R Pobierz
Deklaracja zgodności UE H613R Pobierz
