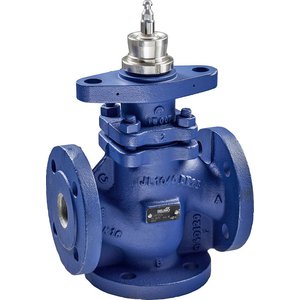

H7125S
Zawór grzybkowy, 3-drog., DN 125, Kołnierz, PN 16, ps 1600 kPa, kvs 220 m³/h, Temperatura czynnika 5...150°C
Kod produktu: H7125S
| DN : | 125 |
| kvs [m³/h] : | 220 |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | 5...150°C [41...302°F] |
| Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
| DN : | 125 |
| kvs [m³/h] : | 220 |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | 5...150°C [41...302°F] |
| Dane funkcjonalne | |
|---|---|
| Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Temperatura czynnika, wskazówka : | 120°C do 1600 kPa 150°C do 1400 kPa |
| Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
| Dopuszczalne przecieki : | Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości |
| Punkt zamykania zaworu : | Top (▲) |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Materiały | |
| Element zamykający : | Stal nierdzewna |
| Oś : | Stal nierdzewna |
| Gniazdo : | Stal nierdzewna |
| Uszczelnienie osi : | PTFE uszczelka V-ring |
| Korpus zaworu : | EN-GJL-250 (GG 25) |
| Wykończenie korpusu : | z farbą zabezpieczającą |
| Przegląd typów | |
| Skok : | 40 mm |
| PN : | 16 |
| n(gl) : | 3 |
| Sv min. : | 100 |
