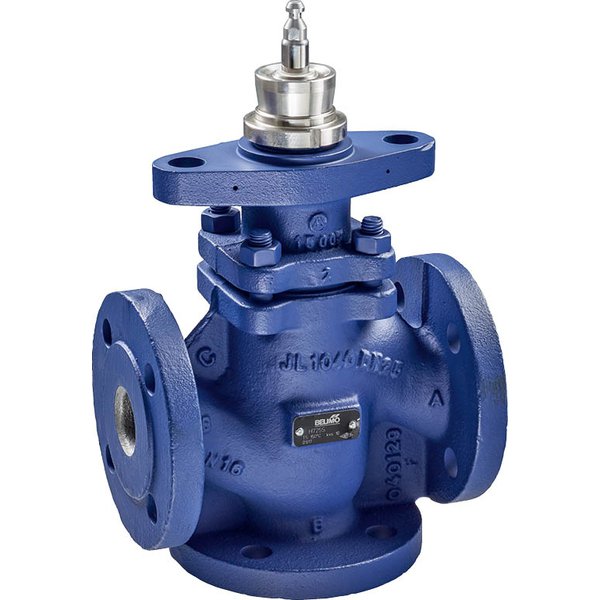

H720S
Zawór grzybkowy, 3-drog., DN 20, Kołnierz, PN 16, ps 1600 kPa, kvs 6.3 m³/h, Temperatura czynnika 5...150°C
Kod produktu: H720S
| DN: | 20 |
| kvs [m³/h]: | 6.3 |
| Czynnik: | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Charakterystyka przepływu: | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Skok: | 20 mm |
| PN: | 16 |
| n(gl): | 3 |
| Sv min.: | 100 |
| Sterowanie oraz interfejs komunikacyjny : | MP-Bus |
| Kategoria dokumentu : | bezobsługowy |
| Kategoria ochronna styku pomocniczego IEC/EN : | II Wzmocniona izolacja |
| Materiały | |
|---|---|
| Element zamykający : | Stal nierdzewna |
| Oś : | Stal nierdzewna |
| Gniazdo : | Stal nierdzewna |
| Uszczelnienie osi : | PTFE uszczelka V-ring |
| Korpus zaworu : | EN-GJL-250 (GG 25) |
| Wykończenie korpusu : | z farbą zabezpieczającą |
| Przegląd typów | |
| Skok : | 20 mm |
| PN : | 16 |
| n(gl) : | 3 |
| Sv min. : | 100 |
| Dyrektywa dotycząca urządzeń niskonapięciowych : | Oznakowanie CE zgodnie z 2014/35/UE |
| Masa : | 0.52 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Odporność na impulsy napięciowe - zasilanie / : | 2.5 kV sterowanie Odporność na impulsy napięciowe - styk pomocniczy 2.5 kV |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 2.5 kV sterowanie |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
| Komunikacja po szynie danych | |
| Liczba węzłów : | MP-Bus maks. 8 |
| DN : | 20 |
| kvs [m³/h] : | 6.3 |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | 5...150°C [41...302°F] |
| Dane funkcjonalne | |
| Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Temperatura czynnika, wskazówka : | 120°C do 1600 kPa 150°C do 1400 kPa |
| Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
| Dopuszczalne przecieki : | Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości |
| Punkt zamykania zaworu : | Top (▲) |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
