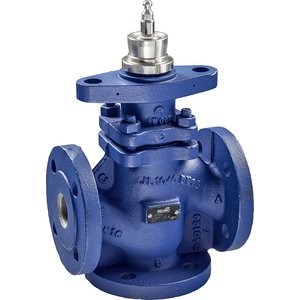

H780S
Zawór grzybkowy, 3-drog., DN 80, Kołnierz, PN 16, ps 1600 kPa, kvs 100 m³/h, Temperatura czynnika 5...150°C
Kod produktu: H780S
DN : | 80 |
kvs [m³/h] : | 100 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | 5...150°C [41...302°F] |
Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
DN : | 80 |
kvs [m³/h] : | 100 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | 5...150°C [41...302°F] |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
Temperatura czynnika, wskazówka : | 120°C do 1600 kPa 150°C do 1400 kPa |
Przyłącze rurowe : | Kołnierz wg. ISO 7005-2 |
Dopuszczalne przecieki : | Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości |
Punkt zamykania zaworu : | Top (▲) |
Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
Kategoria dokumentu : | bezobsługowy |
Materiały | |
Element zamykający : | Stal nierdzewna |
Oś : | Stal nierdzewna |
Gniazdo : | Stal nierdzewna |
Uszczelnienie osi : | PTFE uszczelka V-ring |
Korpus zaworu : | EN-GJL-250 (GG 25) |
Wykończenie korpusu : | z farbą zabezpieczającą |
Przegląd typów | |
Skok : | 30 mm |
PN : | 16 |
n(gl) : | 3 |
Sv min. : | 100 |
