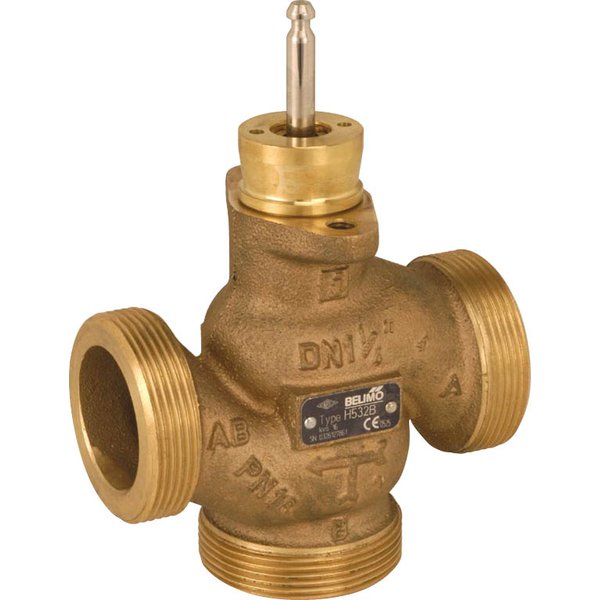

H532B

Producent:
Kod produktu: H532B
Temperatura czynnika : -10...120°C [14...248°F]
Charakterystyka przepływu : Ścieżka regulacji A – AB: stałoprocentowa
(VDI/VDE 2173), zoptymalizowana w zakresie
otwarcia, obejście B – AB: liniowa (VDI/VDE
2173)
Dopuszczalne przecieki : Ścieżka regulacji A – AB: maks. 0,05% wartości
Kvs; obejście B – AB: maks. 1% wartości
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu

Cechy:

  • 3-drogowy zawór grzybkowy, PN16
  • gwint zewnetrzny G 2", DN 32, kvs 16
  • Obudowa i gniazdo odlew z brazu Rg5
  • Elementu zamykajacego Stal nierdzewna
  • Gniazdo wrzeciona/obejscia stal nierdzewna
  • Uszczelnienie Pierscien samouszczelniajacy (o-ring) EPDM
  • Temperatura czynnika maks. 120°C
  • Charakterystyka A-AB staloprocentowa
  • Charakterystyka B-AB liniowa
  • Dopuszczalne przecieki A-AB maks. 0,05% wartosci kvs
  • Dopuszczalne przecieki B-AB 1% wartosci kvs
  • Wykonanie zawór mieszajacy
Dane funkcjonalne
Temperatura czynnika : -10...120°C [14...248°F]
Temperatura czynnika, wskazówka : Przy temperaturze czynnika wynoszącej
-10...2°C zaleca się ogrzewanie osi.
Charakterystyka przepływu : Ścieżka regulacji A – AB: stałoprocentowa
(VDI/VDE 2173), zoptymalizowana w zakresie
otwarcia, obejście B – AB: liniowa (VDI/VDE
2173)
Dopuszczalne przecieki : Ścieżka regulacji A – AB: maks. 0,05% wartości
Kvs; obejście B – AB: maks. 1% wartości
Punkt zamykania zaworu : Top (▲)
Przyłącze rurowe : Gwint zewnętrzny
wg. ISO 228-1
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu : bezobsługowy
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Materiały
Element zamykający : Stal nierdzewna
Oś : Stal nierdzewna
Gniazdo : CC499K / stal nierdzewna 1.4021 (obejście)
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu : CC499K
Przegląd typów
DN : 32
G ["] : 2
kvs [m³/h] : 16
Skok : 15 mm
PN : 16
n(gl) : 3
Sv min. : 100
