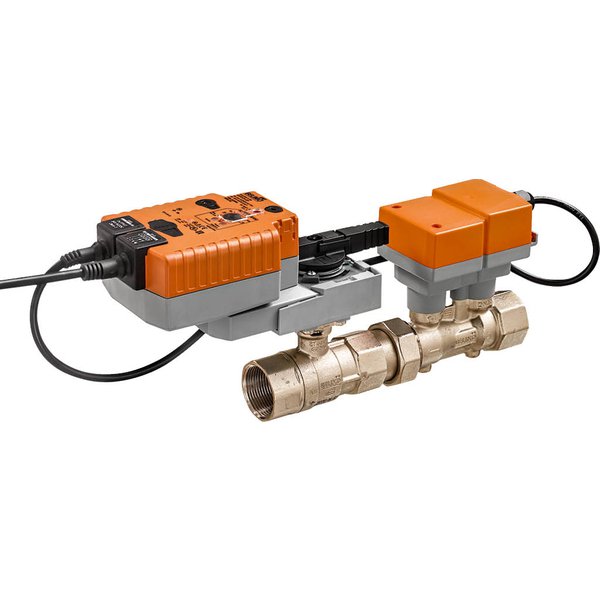

EP040R+KMP
Producent: Belimo
Kod produktu: EP040R+KMP
DN : | 40 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C |
Charakterystyka przepływu : | optymalizacja w zakresie otwarcia (możliwość przełączania na funkcję liniową) |
Przyłącze rurowe : | Gwint wewnętrzny zgodnie z ISO 7-1 |
Ciśnienie zamknięcia ∆ps : | 1400 kPa |
Cechy:
- Elektr. funkcja POP 2-drog. kul. zaw. reg. EPIV
- Gwint wewnetrzny Rp 1 1/2", DN 40
- 24 V AC / DC, analogowy, MP
- Czas ruchu - silnik: 90 s
- Przeplyw objetosciowy 0,75...2,5 l/s, nastawialny
- Komplet zawór + silownik, czujnik przeplywu
- Kabel polaczeniowy 1 m
DN : | 40 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | optymalizacja w zakresie otwarcia (możliwość przełączania na funkcję liniową) |
Temperatura czynnika, wskazówka : | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. |
Przyłącze rurowe : | Gwint wewnętrzny zgodnie z ISO 7-1 |
Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
Kategoria dokumentu : | bezobsługowy |
Ciśnienie zamknięcia ∆ps : | 1400 kPa |
Różnica ciśnień ∆pmax : | 350 kPa |
Uwaga dotycząca różnicy ciśnień : | 200 kPa w celu zapewnienia cichej pracy |
Sterowanie oraz interfejs komunikacyjny : | MP-Bus |
Zakres roboczy Y : | 2...10 V |
Impedancja wejściowa : | 100 kΩ |
Regulowany zakres roboczy Y : | Punkt początkowy 0.5...24 V Punkt końcowy 8.5...32 V |
Opcje sygnał nastawczy : | analogowe (0...32 V DC) |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
Regulowany sygnał sprzężenia zwrotnego U : | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
Ustawianie pozycji bezpiecznej : | NC/NO lub regulowany 0...100% (pokrętło POP) Regulowany czas podtrzymywania zasilania (PF) 0...10 s |
Czas ruchu – funkcja bezpieczeństwa : | 35 s / 90° |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Poziom mocy akustycznej, funkcja : | 61 dB(A) bezpieczeństwa |
Dokładność regulacji : | ±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu |
Uwaga dotycząca dokładności regulacji : | ±10% (25...100% wartości V'nom) @ -10...120°C / 0...50% obj. glikolu |
Min. regulowany przepływ : | 1% V'nom |
Ręczne przestawianie : | przy użyciu przycisku |
Materiały | |
Element zamykający : | Stal nierdzewna |
Techniczna karta katalogowa : | EP..R+KMP |
Rurka pomiarowa przepływu : | Korpus z mosiądzu niklowanego |
Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
Przegląd typów | |
Rp ["] : | 1 1/2 |
V'nom [l/s] : | 2.5 |
V'nom [l/h] : | 150 |
V'nom [m³/h] : | 9 |
kvs teor. [m³/h] : | 21.3 |
PN : | 25 |
Dane elektryczne | |
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Pobór mocy - praca : | 6W |
Pobór mocy w stanie spoczynku : | 5W |
Moc znamionowa : | 12 VA |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4 x 0.75 mm² |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Napięcie znamionowe : | AC/DC 24 V |
Pomiar przepływu | |
Dokładność pomiaru przepływu : | ±2% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu |
Wskazówka dotycząca dokładności pomiaru : | ±6% (25...100% wartości V'nom) @ -10...120°C / |
przepływu : | glikol 0...50% obj. |
Min. mierzony przepływ : | 0.5% V'nom |
Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
Dane dotyczące bezpieczeństwa | |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Zasada działania : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Stopień zanieczyszczenia : | 3 |
Temperatura otoczenia : | -30...50°C |
Temperatura przechowywania : | -40...80°C |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Warunki | |
Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
Akcesoria mechaniczne
Akcesoria elektryczne
Przyrządy serwisowe
ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo
ZK2-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: wolny koniec przewodu do podłączenia do zacisku MP/PP
