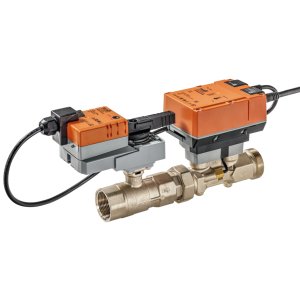

EP032R2+BAC

Charakteryzowany zawór regulacyjny z czujnikowym pomiarem przepływu (EPIV)

Dwudrogowy zawór regulacyjny, niezależny od ciśnienia, z wbudowanym siłownikiem oraz czujnikiem przepływu. Przeznaczony jest do precyzyjnej, analogowej regulacji przepływu wody w zamkniętych obiegach instalacji grzewczych oraz central wentylacyjnych. Dzięki zintegrowanemu pomiarowi, zawór zapewnia stały, zadany przepływ niezależnie od wahań ciśnienia w instalacji.

Wszechstronna komunikacja i sterowanie

Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje hybrydowy tryb pracy. Może być sterowane za pomocą konwencjonalnego sygnału analogowego, jednocześnie udostępniając dane pomiarowe poprzez interfejsy komunikacyjne. Zapewnia to łatwą integrację z nowoczesnymi systemami automatyki budynkowej.

• Obsługiwane protokoły: BACnet MS/TP, Modbus RTU, Belimo MP-Bus.
• Sterowanie hybrydowe: Możliwość sterowania analogowego przy jednoczesnym odczycie danych przez magistralę komunikacyjną.
• Przetwarzanie sygnałów: Zawór może przetwarzać sygnały z dodatkowych czujników aktywnych (np. 0-10V) oraz zestyków bezpotencjałowych, udostępniając ich odczyty w sieci.

Kluczowe cechy i funkcje produktu

• Pomiar temperatury czynnika: Wbudowany w czujnik przepływu sensor temperatury pozwala na stały monitoring temperatury medium, bez potrzeby instalacji dodatkowych czujników.
• Monitorowanie stężenia glikolu: Opatentowana technologia umożliwia automatyczną kompensację pomiaru przepływu w zależności od stężenia glikolu (do 60%), co gwarantuje wysoką dokładność regulacji i pomiaru w instalacjach niezamarzających.
• Elastyczna konfiguracja: Maksymalny przepływ (V'max) można precyzyjnie dostosować w zakresie 25-100% przepływu nominalnego, co ułatwia równoważenie hydrauliczne instalacji.
• Wysoka dokładność: Ultradźwiękowy pomiar przepływu zapewnia precyzyjną i stabilną regulację.
• Niezawodność i bezpieczeństwo: Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga wyłączników krańcowych. W przypadku awarii czujnika, zawór automatycznie przełącza się w tryb regulacji położenia.
• Obsługa ręczna: Możliwość ręcznego przestawienia zaworu za pomocą przycisku z funkcją blokady.
• Solidna konstrukcja: Korpus zaworu wykonany jest z niklowanego mosiądzu, a elementy zamykający i oś ze stali nierdzewnej, co zapewnia długą żywotność.

Zastosowanie i montaż

Zawór jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być montowany w pozycji od pionowej do poziomej (względem wrzeciona). Dla zapewnienia prawidłowego pomiaru, należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie. Zaleca się instalację na rurociągu powrotnym.
