EP050R2+BAC
| Korpus: | 2-drogowy |
| Zakres Kvs: | 15...40 Kvs |
| Wielkość zaworu (mm): | 50 mm |
| Napięcie AC/DC: | 24 V |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 6.5...17.5 m³/h |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |

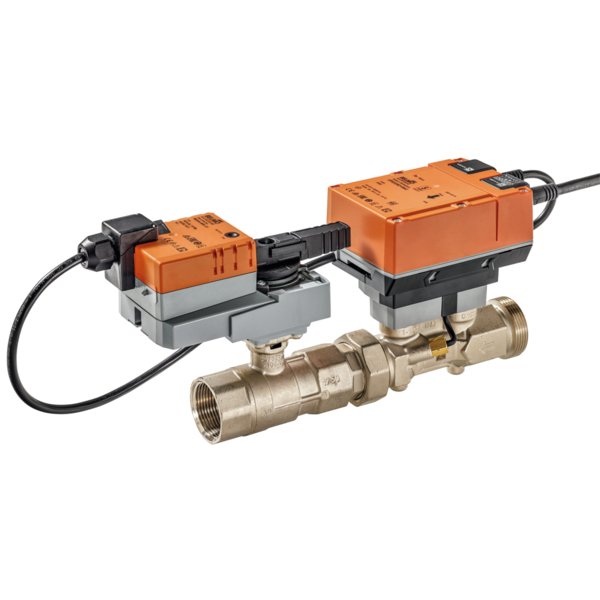

Regulacyjny zawór charakteryzowany z pomiarem przepływu
Zaawansowany, 2-drogowy zawór regulacyjny (EPIV) przeznaczony do precyzyjnego, sterowanego czujnikiem regulowania przepływu w zamkniętych instalacjach wodnych. Idealnie sprawdza się w obiegach central wentylacyjnych oraz systemach grzewczych, zapewniając niezawodną pracę przy zasilaniu napięciem AC/DC 24V. Urządzenie wyposażone jest w gwint wewnętrzny i zewnętrzny.
Wszechstronne możliwości sterowania i komunikacji
Zawór oferuje hybrydowy tryb pracy, łącząc sterowanie analogowe z nowoczesnymi interfejsami komunikacyjnymi. Umożliwia integrację z systemami automatyki budynkowej za pośrednictwem protokołów BACnet MS/TP, Modbus RTU oraz MP-Bus. Możliwe jest również sterowanie w trybie konwencjonalnym, co zapewnia elastyczność wdrożenia zarówno w nowych, jak i modernizowanych instalacjach.
Kluczowe cechy i funkcjonalności
- Precyzyjny pomiar ultradźwiękowy: Zintegrowany czujnik przepływu działający w oparciu o technologię ultradźwiękową zapewnia dokładną i niezależną od ciśnienia regulację przepływu czynnika.
- Pomiar temperatury medium: Wbudowany w czujnik przepływu czujnik temperatury Pt1000 umożliwia ciągłe monitorowanie temperatury czynnika bez konieczności instalacji dodatkowych urządzeń.
- Opatentowana kompensacja stężenia glikolu: Urządzenie automatycznie monitoruje i kompensuje zmiany w stężeniu glikolu (do 60% obj.), co znacząco zwiększa dokładność pomiaru przepływu i eliminuje błędy sięgające nawet 30%.
- Przetwarzanie sygnałów z zewnętrznych czujników: Zawór pozwala na podłączenie dodatkowych czujników aktywnych (np. 0-10V) lub pasywnych (zestyków), a następnie udostępnienie ich odczytów cyfrowo poprzez magistralę komunikacyjną.
- Wysokie bezpieczeństwo działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji końcowej.
- Łatwa konfiguracja i serwis: Parametry urządzenia można w prosty sposób konfigurować przy użyciu aplikacji Belimo Assistant 2, łącząc się z zaworem bezprzewodowo (przez NFC) lub przewodowo.
- Możliwość obsługi ręcznej: Wbudowany przycisk z funkcją blokady pozwala na wysprzęglenie przekładni i ręczne ustawienie pozycji zaworu podczas prac serwisowych lub instalacyjnych.
Solidna konstrukcja i materiały
Korpus zaworu oraz rurka pomiarowa zostały wykonane z niklowanego mosiądzu, co gwarantuje wysoką odporność na korozję. Kluczowe elementy wewnętrzne, takie jak element zamykający i oś, wykonano ze stali nierdzewnej, zapewniając długą żywotność i niezawodność. Uszczelnienie osi z EPDM utrzymuje szczelność klasy A zgodnie z normą EN 12266-1.
Wskazówki montażowe
Zawór można instalować w pozycji od pionowej do poziomej, jednak należy unikać montażu w pozycji wiszącej (z siłownikiem skierowanym w dół). Dla optymalnej pracy zaleca się montaż na rurociągu powrotnym. Należy zawsze zwracać uwagę na kierunek przepływu oznaczony strzałką na korpusie, gdyż jest to kluczowe dla prawidłowego działania pomiaru. Aby zapewnić dokładność regulacji, zaleca się stosowanie odpowiedniego filtra chroniącego urządzenie przed zanieczyszczeniami stałymi.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4 W (DN 15...25) 5 W (DN 32...50) |
| Pobór mocy w stanie spoczynku: | 3.7 W (DN 15...25) 3.9 W (DN 32...50) |
| Moc znamionowa: | 6.5 VA (DN 15...25) 7.5 VA (DN 32...50) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Długość kabla: | 1m |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP Modbus RTU MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Tryb kompatybilności MP-Bus: | Jeśli urządzenie jest używane jako zamiennik EP..R-(K)MP w istniejącym systemie szyny MP-Bus, w urządzeniu można włączyć tryb kompatybilności z szyną MP. Dotychczasowy klient szyny MP rozpozna urządzenie jako uprzednio używany zawór EPIV. Trybu kompatybilności nie wolno używać w nowych instalacjach. |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V 0.5...10 V |
| Poziom mocy akustycznej – silnik: | 35 dB(A) (DN 15...40) 45 dB(A) (DN 50) |
| V'max nastawialne: | 25...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) |
| Uwaga dotycząca dokładności regulacji: | ±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu |
| Min. regulowany przepływ: | 1% V'nom |
| Konfiguracja: | przy użyciu Belimo Assistant 2 |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. |
| Ciśnienie zamknięcia: | ∆ps 1400 kPa |
| Różnica ciśnień: | ∆pmax 350 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Wskazówka dot. charakterystyki przepływu: | możliwość przełączenia na liniową (VDI/VDE 2173) |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Gwint wewnętrzny i zewnętrzny |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ Temperatura czynnika w zaworze |
| Czujnik temperatury: | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie wbudowany w czujnik przepływu |
| Pomiar temperatury | |
| Błąd pomiaru temperatury bezwzględnej: | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B) ±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 15...120°C Odcinek wlotowy ≥0x DN (EN 1434-4:2022) ±5% (20…100% wartości V'nom) przy 0...60% obj. glikolu |
| Min. mierzony przepływ: | 0,2% V'nom |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | Korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
