EV080F+KBAC

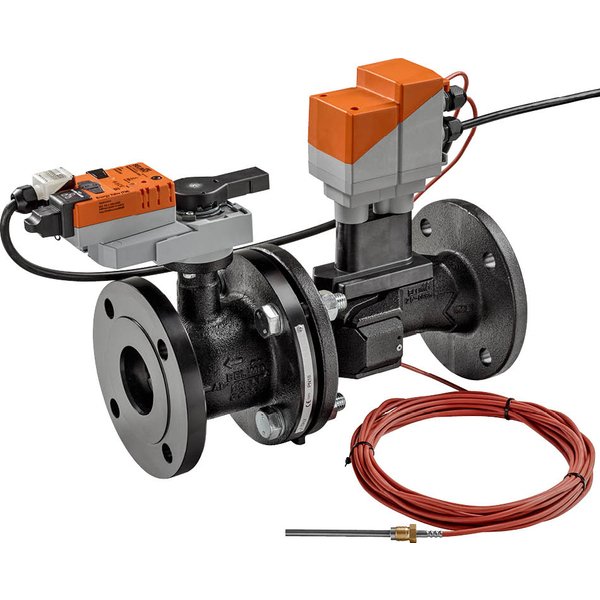

Elektr. Zawór Belimo Energy Valve™, 2-drogowy PI-CCV z funkcją bezpieczeństwa, AC/DC 24 V, BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, Szyna MP, DN 80, Kołnierz, PN 16, ps 1600 kPa, V'nom 11 l/s, Temperatura czynnika -10...120°C, Monitorowanie stężenia glikolu

Kod produktu: EV080F+KBAC

Korpus:	2-drogowy
Wielkość zaworu (mm):	80 mm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Zakres przepływu m³/h:	41...162 m³/h
Niezależny od ciśnienia:	TAK
Tryb pracy zaworu:	Analogowe
Zakres Kvmax:	41...170 Kvmax

Opis dodatku ZTH EU dla Belimo Energy Valve™

Ten dokument stanowi uzupełnienie i opisuje możliwości konfiguracji zaworów Belimo Energy Valve™ przy użyciu narzędzia serwisowego ZTH EU. Dotyczy on modeli produkowanych od 31 marca 2017 roku.

Kompatybilne modele zaworów:

EV…R+(K)BAC
EV…R3+BAC
P6….W….EV-(K)BAC

Uwaga: W przypadku nowszych wersji zaworów Belimo Energy Valve™ (od wersji 4.x, oznaczonych jako EV...R2+(K)BAC), do konfiguracji wykorzystywana jest aplikacja NFC Assistant, a nie narzędzie ZTH EU.

Kluczowe funkcje i możliwości konfiguracji

Narzędzie ZTH EU pozwala na precyzyjne dostosowanie pracy zaworu Energy Valve poprzez modyfikację wielu parametrów, w tym:

Tryb sterowania: Możliwość wyboru trybu pracy zaworu, w tym sterowanie przepływem (Flow Control), sterowanie pozycją (Position Control) lub sterowanie mocą (Power Control).
Ustawienia przepływu i mocy: Definiowanie maksymalnych wartości przepływu (Vmax) oraz mocy (Pmax) w procentach wartości nominalnych lub jako wartości bezwzględne.
Tryb ręczny (Override): Funkcja pozwalająca na ręczne wymuszenie pracy siłownika, np. pełne otwarcie, zamknięcie, zatrzymanie lub ustawienie wartości nominalnej.
Zarządzanie Delta T: Zaawansowane opcje kontroli różnicy temperatur, w tym funkcja Delta T Manager, która optymalizuje wydajność energetyczną.
Konfiguracja instalacji: Możliwość dostosowania ustawień do warunków w systemie, takich jak określenie pozycji montażowej (zasilanie/powrót) oraz wprowadzenie stężenia glikolu.
Diagnostyka: Dostęp do statusu czujnika przepływu, który informuje o jego poprawnym działaniu, możliwym błędzie lub wykryciu pęcherzyków powietrza w instalacji (funkcja dostępna w urządzeniach serii EV ... R + BAC).

Data, Settings
SpRel:	Setpoint Position- / Power- / Flowcontrol (Wartość domyślna: 0%)
RelPos:	0%
RelFlow:	Actual flow in % to Vmax (Wartość domyślna: 0%)
AbsFlow:	0.0 l/min
AbsFlow:	0.000 l/s
T1 remote:	25 °C
T2 embedded:	25 °C
DeltaT:	0 °C
RelPower:	In % to Pmax (Wartość domyślna: 0%)
AbsPower:	0 kW
Cooling Energy:	0 kWh
Heating Energy:	0 kWh
Override:	None, Close, Open, Vnom, Vmax, MotStop, Pnom, Pmax, SpPosOverride (Wartość domyślna: Auto)
SpPos Override:	0...100% Position, 0...V’Max, 0...P’Max (Wartość domyślna: 0%)
Mode:	02-10V, 0.5-10V (Wartość domyślna: 2-10V)
Mode Y Inv:	not inverted, inverted (Wartość domyślna: not inverted)
Vmax:	30...100% to Vnom (Wartość domyślna: 100 %)
Vmax_ls:	0...45 l/s *1) (Wartość domyślna: 8 l/s)
Vmax_lmin:	0...4000 l/min *1) (Wartość domyślna: 21.0 l/min)
Pmax:	1...100% to Pnom (Wartość domyślna: 100 %)
Pmax:	0...5000 kW to Pnom *1) (Wartość domyślna: 1 kW)
ControlMode:	FlwCtrl, PosCtrl, PowerCtrl (Wartość domyślna: FlwCtrl)
Install Pos:	Supply Flow, Return Flow (Wartość domyślna: Supply Flow)
IP-Address:	Actual IP-address (Wartość domyślna: 192.168.0.10)
DeltaT Limit:	Disabled, dT_Manager_Scal, dT-Manager (Wartość domyślna: Disabled)
SpDeltaT:	0.0...55.6 K (Wartość domyślna: 1.0 K)
SpFlow DeltaT:	0...55.000 l/s (Wartość domyślna: 4.000 l/s)
SpFlow DeltaT:	0.0...3276.7 l/min (Wartość domyślna: 0.0 l/min)
DeltaT MgrStatus:	Not selected, standby, active (Wartość domyślna: Not selected)
Glycol Concent:	0…100% (Wartość domyślna: 0%)
SensorStatus:	ok, ok airbubbles, not ok *2) (Wartość domyślna: Ok airbubbles)
