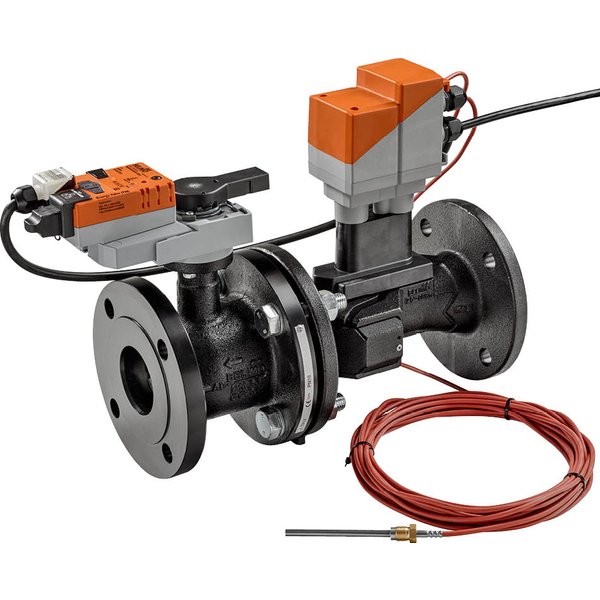

EV125F+KBAC

Narzędzie serwisowe ZTH EU dla zaworów Belimo EnergyValve™

Prezentowane narzędzie serwisowe ZTH EU jest przeznaczone do obsługi i konfiguracji wybranych modeli zaworów Belimo EnergyValve™, w tym serii EV…R+(K)BAC, EV…R3+BAC oraz P6….W….EV-(K)BAC, które zostały wyprodukowane po 31 marca 2017 roku. Narzędzie to umożliwia precyzyjne dostosowanie parametrów pracy zaworu bezpośrednio na miejscu instalacji. Warto zaznaczyć, że dla nowszych generacji zaworów Belimo Energy Valve™ (od wersji 4.x / EV...R2+(K)BAC), funkcjonalność ZTH EU została zintegrowana z aplikacją mobilną NFC Assistant.

Kluczowe funkcje i możliwości konfiguracji:

• Odczyt danych w czasie rzeczywistym: Uzyskaj dostęp do aktualnych wartości, takich jak przepływ względny i bezwzględny (l/min lub l/s), moc względna i bezwzględna (kW), skumulowana energia chłodzenia i grzania (kWh) oraz temperatury na zasilaniu i powrocie (T1, T2) wraz z obliczoną różnicą Delta T.
• Elastyczne tryby sterowania: Wybierz i ustaw tryb pracy zaworu, przełączając się pomiędzy sterowaniem przepływem (FlwCtrl), sterowaniem pozycją (PosCtrl) a innowacyjnym sterowaniem mocą (PowerCtrl), w zależności od potrzeb systemu.
• Precyzyjna parametryzacja: Skonfiguruj kluczowe parametry pracy, w tym maksymalny przepływ (Vmax) i maksymalną moc (Pmax) jako procent wartości nominalnej lub jako konkretną wartość bezwzględną. Możliwe jest również dostosowanie sygnału sterującego (np. 2-10V) oraz jego ewentualna inwersja.
• Zaawansowane zarządzanie Delta T: Aktywuj funkcję menedżera różnicy temperatur (Delta T Manager), aby zoptymalizować wydajność energetyczną instalacji, ustawiając wymaganą wartość SpDeltaT.
• Diagnostyka i sterowanie ręczne: Sprawdzaj status czujnika przepływu, który informuje o prawidłowej pracy, błędach lub obecności pęcherzyków powietrza (dla modeli EV...R+BAC). Skorzystaj z funkcji ręcznego sterowania (Override) do wymuszenia pozycji otwartej, zamkniętej lub dowolnej innej.
• Dostosowanie do warunków instalacji: Zdefiniuj pozycję montażową zaworu (na zasilaniu lub powrocie) oraz wprowadź stężenie glikolu w systemie (0-100%), aby zapewnić maksymalną dokładność pomiarów mocy i energii.

Uwaga: Operator instalacji jest odpowiedzialny za zapewnienie zgodności wprowadzonych ustawień z limitami i maksymalnymi wartościami bezwzględnymi określonymi w karcie katalogowej danego produktu.
