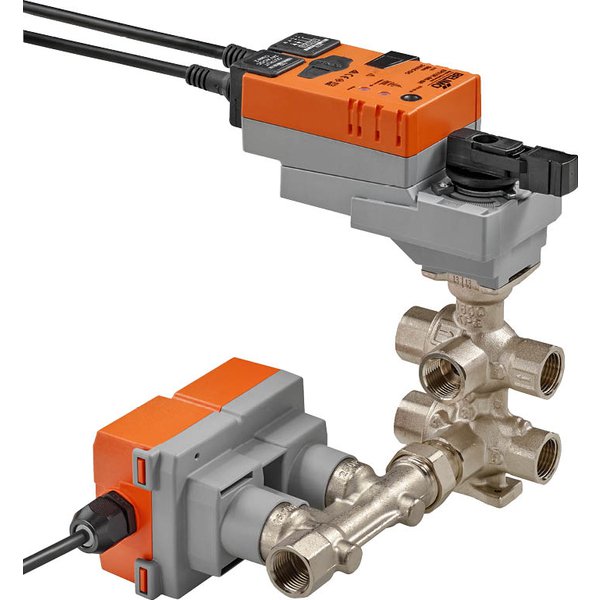

EP015R-R6+BAC

Producent: Belimo

Kod produktu: EP015R-R6+BAC

DN :	15
kvs [m³/h] :	1.2
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	6...80°C
Przyłącze rurowe :	Gwint wewnętrzny zgodnie z ISO 7-1
Ciśnienie zamknięcia ∆ps :	350 kPa

Cechy:

Elektr. 6-drog. kul. zaw. reg. EPIV
Gwint wewnetrzny Rp 1/2", DN15
24 V AC/DC, analogowy
Czas ruchu - silnik: 90 s
V'max 63…1260 l/h, nastawialny
Komplet zawór + silownik, czujnik przeplywu
Kabel polaczeniowy 1 m

Dane funkcjonalne
DN :	15
kvs [m³/h] :	1.2
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	6...80°C
Przyłącze rurowe :	Gwint wewnętrzny zgodnie z ISO 7-1
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Ciśnienie zamknięcia ∆ps :	350 kPa
Różnica ciśnień ∆pmax :	110 kPa
Uwaga dotycząca kąta obrotu :	przy użyciu regulatora pomieszczeniowego CRK24-B1 obowiązująca sekwencja 1 = chłodzenie i sekwencja 2 = ogrzewanie
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU MP-Bus
Zakres roboczy Y :	2...10 V
Impedancja wejściowa :	100 kΩ
Regulowany zakres roboczy Y :	0.5...10 V
Sygnał sprzężenia zwrotnego U :	2...10 V
Uwaga dotycząca napięcia pomiarowego U :	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U :	0.5...10 V
Poziom mocy akustycznej – silnik :	35 dB(A)
Dokładność regulacji :	±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu
Uwaga dotycząca dokładności regulacji :	±10% (25...100% wartości V'nom) ±20...10% (10...25% wartości V'nom)
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Materiały
Element zamykający :	Mosiądz chromowany
Oś :	Mosiądz niklowany
Techniczna karta katalogowa :	EP..R-R6+BAC
Gniazdo :	PTFE, pierścień samouszczelniający (o-ring) z EPDM
Rurka pomiarowa przepływu :	Korpus z mosiądzu niklowanego
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu :	Niklowany korpus mosiężny
Przegląd typów
Rp ["] :	1/2
V'nom [l/s] :	21
V'nom [l/h] :	1260
V'max low-noise [l/h] :	840
PN :	16
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca :	2W
Pobór mocy w stanie spoczynku :	1.5 W
Moc znamionowa :	4.5 VA
Przyłącze zasilania / sterowania :	Kabel 1 m, 6 x 0.75 mm²
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe :	AC/DC 24 V
Pomiar przepływu
Dokładność pomiaru przepływu :	±2% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu
Wskazówka dotycząca dokładności pomiaru :	±6% (25...100% wartości V'nom) przepływu
Min. mierzony przepływ :	1% V'nom
Metoda pomiaru :	Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP54
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C
Temperatura przechowywania :	-40...80°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Komunikacja po szynie danych
Liczba węzłów :	MP-Bus max. 8
