EP015R6+BAC
Kod produktu: EP015R6+BAC
| DN: | 15 |
| kvs [m³/h]: | 1.6 |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Charakterystyka przepływu: | liniowa |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Przyłącza rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Ciśnienie zamknięcia ∆ps: | 350 kPa |
| PN: | 16 |
| n(gl): | maks. 60% obj. |
| Sv min.: | 0,2% V'nom |

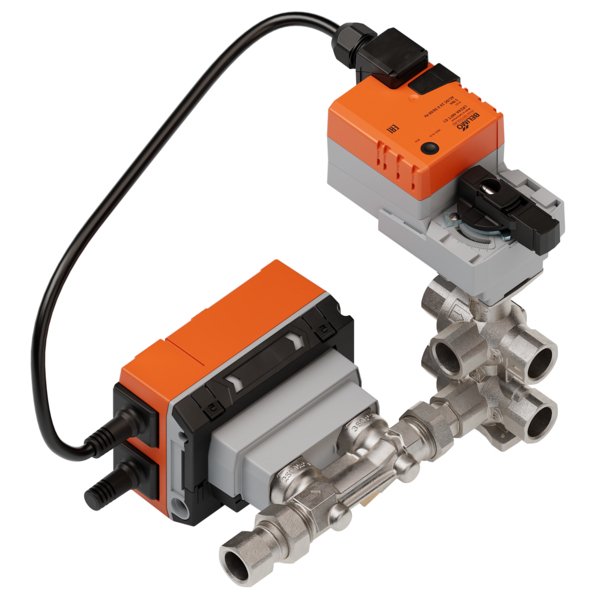

Sześciodrogowy zawór regulacyjny z pomiarem przepływu (EPIV)
Sześciodrogowy zawór regulacyjny typu EPIV, wyposażony w czujnik przepływu, jest przeznaczony do precyzyjnego, analogowego sterowania przepływem wody w elementach grzewczych i chłodniczych. Został zaprojektowany do pracy w zamkniętych instalacjach wodnych i jest idealnym rozwiązaniem do obsługi dwóch sekwencji (np. chłodzenia i ogrzewania) przy użyciu jednego siłownika obrotowego 90°.
Kluczowe cechy i funkcjonalności
- Uniwersalne zasilanie: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V.
- Wszechstronne sterowanie: Możliwość sterowania za pomocą sygnału analogowego lub poprzez zintegrowane interfejsy komunikacyjne.
- Zgodność z systemami BMS: Wbudowana komunikacja za pośrednictwem szyny BACnet MS/TP, Modbus RTU lub MP-Bus Belimo.
- Tryb hybrydowy: Opcja sterowania konwencjonalnym sygnałem analogowym przy jednoczesnym odczycie danych i diagnostyce poprzez interfejs komunikacyjny.
- Zastosowanie: Przeznaczony do obiegów zamkniętych z wodą lub wodą z dodatkiem glikolu (do 60% objętości).
Precyzyjna regulacja i pomiar
Zawór wykorzystuje ultradźwiękową metodę pomiaru przepływu. Wartość zmierzona jest na bieżąco porównywana z wartością zadaną, a siłownik koryguje położenie zaworu, aby zapewnić stabilną i dokładną regulację. Specjalnie skonfigurowane parametry oraz dokładny czujnik gwarantują wysoką jakość sterowania.
Istnieje również możliwość podłączenia dodatkowego czujnika (aktywnego lub z zestykiem), którego sygnał może być łatwo przetworzony na postać cyfrową i przesłany do systemów nadrzędnych.
Elastyczna konfiguracja i bezpieczeństwo
- Łatwa konfiguracja: Ustawienia fabryczne można w prosty sposób dostosować do potrzeb konkretnej aplikacji za pomocą aplikacji Belimo Assistant 2 i interfejsu NFC.
- Przestawianie ręczne: Wbudowany przycisk umożliwia wysprzęglenie przekładni i ręczne ustawienie zaworu, co jest przydatne podczas uruchamiania i serwisu.
- Wysokie bezpieczeństwo działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.
- Kompensacja ciśnienia: Zintegrowany reduktor ciśnienia kompensuje wahania ciśnienia wynikające ze zmian temperatury czynnika, gdy zawór jest w pozycji zamkniętej.
Solidna konstrukcja i materiały
Korpus zaworu oraz rurka pomiarowa wykonane są z trwałego, niklowanego mosiądzu. Element zamykający to mosiądz chromowany, a szczelność zapewniają uszczelnienia z EPDM, co gwarantuje klasę szczelności A (zgodnie z normą EN 12266-1). Urządzenie jest bezobsługowe i przeznaczone do montażu w pozycji od pionowej do poziomej.
| Przegląd typów | |
|---|---|
| Typ: EP015R6+BAC | |
| DN: | 15 |
| Rp: | 1/2" |
| V'nom [l/h]: | 1500 |
| V'max low-n [l/h]: | 1060 |
| V'nom [m³/h]: | 1.5 |
| Kvs teor. [m³/h]: | 1.6 |
| PN: | 16 |
| Typ: EP020R6+BAC | |
| DN: | 20 |
| Rp: | 3/4" |
| V'nom [l/h]: | 2500 |
| V'max low-n [l/h]: | 1760 |
| V'nom [m³/h]: | 2.5 |
| Kvs teor. [m³/h]: | 3.5 |
| PN: | 16 |
| Typ: EP025R6+BAC | |
| DN: | 25 |
| Rp: | 1" |
| V'nom [l/h]: | 3500 |
| V'max low-n [l/h]: | 2470 |
| V'nom [m³/h]: | 3.5 |
| Kvs teor. [m³/h]: | 5.5 |
| PN: | 16 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4 W (DN 15, 20), 4.5 W (DN 25) |
| Pobór mocy w stanie spoczynku: | 3.7 W |
| Moc znamionowa: | 6.5 VA (DN 15, 20), 8.5 VA (DN 25) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V, 0.5...10 V |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| V'max nastawialne: | 4,2...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) |
| Uwaga dotycząca dokładności regulacji: | ±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Ciśnienie zamknięcia ∆ps: | 350 kPa |
| Różnica ciśnień ∆pmax: | 110 kPa |
| Charakterystyka przepływu: | liniowa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Pomiar temperatury | |
| Błąd pomiaru temperatury bezwzględnej: | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B), ±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | ±5% (20…100% wartości V'nom) przy 0...60% obj. glikolu |
| Min. mierzony przepływ: | 0,2% V'nom |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | Korpus z mosiądzu niklowanego |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
