EP080F+MOD
| Korpus: | 2-drogowy |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu (mm): | 80 mm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 17.6...40 m³/h |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |

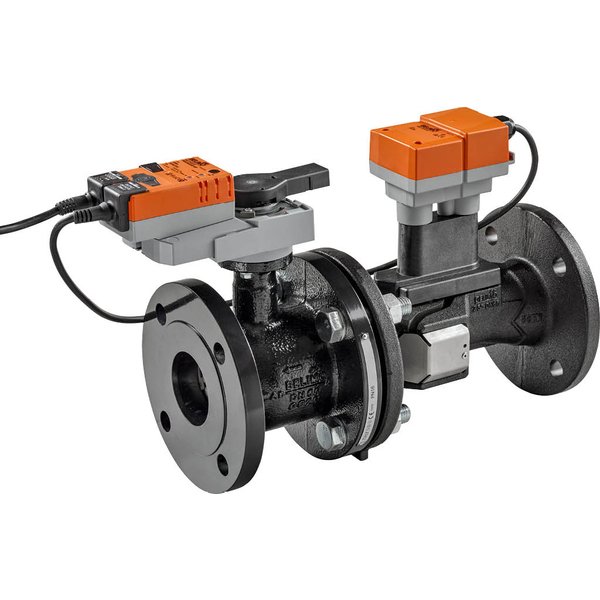

Zawór regulacyjny z czujnikiem przepływu EP..F+MOD
Dwudrogowy, kołnierzowy zawór regulacyjny (PN 16) z wbudowanym czujnikiem do precyzyjnej kontroli przepływu. Urządzenie, znane jako EPIV, jest przeznaczone do pracy w zamkniętych instalacjach wodnych, takich jak obiegi central wentylacyjnych oraz systemy grzewcze. Zasilane jest napięciem AC/DC 24 V.
Inteligentne sterowanie i komunikacja
Zawór oferuje hybrydowe możliwości sterowania, łącząc tradycyjne sterowanie analogowe z nowoczesnymi interfejsami komunikacyjnymi. Umożliwia integrację z systemami automatyki budynkowej za pomocą magistrali BACnet MS/TP, Modbus RTU lub MP-Bus Belimo. Dodatkowo, zawór może przetwarzać sygnały pochodzące z zewnętrznych czujników aktywnych oraz zestyków, przekazując ich wartości do systemu nadrzędnego.
Najważniejsze cechy produktu
- Precyzyjny pomiar ultradźwiękowy: Gwarantuje dokładną kontrolę przepływu, niezależnie od zmian ciśnienia w instalacji.
- Wszechstronna komunikacja: Możliwość integracji z systemami automatyki budynkowej poprzez protokoły BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Tryb hybrydowy: Zawór może być sterowany standardowym sygnałem analogowym, jednocześnie udostępniając dane pomiarowe przez interfejs cyfrowy.
- Elastyczna konfiguracja: Maksymalny przepływ (V'max) jest regulowany w zakresie od 30% do 100% nominalnej wartości, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
- Adaptacyjna charakterystyka pracy: Możliwość wyboru między stałoprocentową (idealną dla wymienników ciepła) a liniową charakterystyką przepływu.
- Integracja z dodatkowymi czujnikami: Urządzenie pozwala na podłączenie zewnętrznych czujników (aktywnych lub ze stykiem) i przesyłanie ich odczytów przez magistralę komunikacyjną.
- Bezpieczeństwo i łatwa obsługa: Wyposażony w przycisk do ręcznego sterowania oraz zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych.
Solidna konstrukcja i niezawodność
Korpus zaworu wykonano z wytrzymałego żeliwa (EN-GJL-250), a kluczowe elementy wewnętrzne, takie jak element zamykający i oś, ze stali nierdzewnej, co zapewnia długą żywotność. Urządzenie jest bezobsługowe i posiada klasę szczelności A (EN 12266-1), gwarantując brak przecieków w pozycji zamkniętej. Siłownik jest chroniony obudową o stopniu ochrony IP54.
Wskazówki montażowe
W celu zapewnienia prawidłowej pracy i dokładności pomiarów, zaleca się montaż zaworu na rurociągu powrotnym. Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie. Dla uzyskania przepływu laminarnego i zachowania dokładności pomiarowej, przed czujnikiem należy zapewnić prosty odcinek rurociągu o długości co najmniej 5-krotności średnicy nominalnej (DN).
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 6 W (DN 65...80), 9 W (DN 100...150) |
| Pobór mocy w stanie spoczynku: | 4.5 W (DN 65...80), 6 W (DN 100...150) |
| Moc znamionowa: | 10 VA (DN 65...80), 12 VA (DN 100...150) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2...10 V |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| V'max nastawialne: | 30...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu |
| Uwaga dotycząca dokładności regulacji: | ±10% (25...100% wartości V'nom) @ -10...120°C / 0...50% obj. glikolu |
| Min. regulowany przepływ: | 1% V'nom |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Ciśnienie zamknięcia: | ∆ps 690 kPa |
| Różnica ciśnień: | ∆pmax 340 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Wskazówka dot. charakterystyki przepływu: | możliwość przełączenia na liniową (VDI/VDE 2173) |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Kołnierz, wg. EN 1092-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ±2% (25...100% wartości V'nom) @ 20°C / glikol 0% obj. |
| Wskazówka dotycząca dokładności pomiaru przepływu: | ±6% (25...100% wartości V'nom) @ -10...120°C / glikol 0...50% obj. |
| Min. mierzony przepływ: | 0.5% V'nom |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Rurka pomiarowa przepływu: | Żeliwo EN-GJL-250 (GG 25), malowane farbą ochronną |
| Element zamykający: | Stal nierdzewna AISI 316 |
| Oś: | Stal nierdzewna AISI 304 |
| Uszczelnienie osi: | EPDM |
| Gniazdo: | Pierścień samouszczelniający (o-ring) Viton, PTFE |
