EP100F+KMP
| Korpus: | 2-drogowy |
| Zakres Kvs: | 41...170 Kvs |
| Wielkość zaworu (mm): | 100 mm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 41...162 m³/h |
| Czas ruchu (funkcja bezpieczeństwa): | 35 s |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |

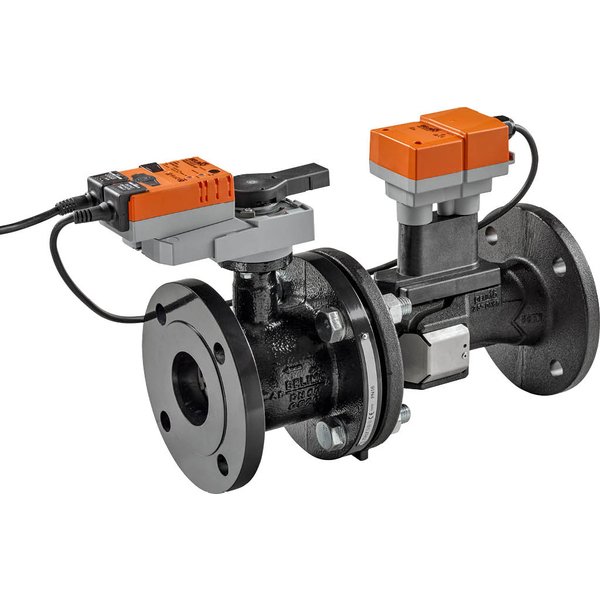

Regulacyjny zawór kulowy z funkcją bezpieczeństwa
Dwudrogowy, kołnierzowy zawór regulacyjny (EPIV) przeznaczony do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody w obiegach instalacji grzewczych oraz w centralach wentylacyjnych. Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje elastyczne opcje sterowania – zarówno poprzez sygnał analogowy, jak i za pośrednictwem interfejsu komunikacyjnego MP-Bus.
Kluczowe cechy i funkcjonalność
- Niezależna regulacja przepływu: Wbudowany przepływomierz ultradźwiękowy precyzyjnie mierzy natężenie przepływu, a siłownik automatycznie dostosowuje pozycję zaworu, aby utrzymać zadaną wartość, niezależnie od wahań ciśnienia w instalacji.
- Funkcja bezpieczeństwa: W przypadku zaniku zasilania, energia zgromadzona w wewnętrznych kondensatorach pozwala siłownikowi na ustawienie zaworu w predefiniowanej pozycji bezpiecznej (POP). Pozycję tę można regulować w zakresie 0-100%.
- Elastyczne sterowanie: Zawór może być sterowany konwencjonalnym sygnałem analogowym lub cyfrowo poprzez magistralę MP-Bus, co umożliwia integrację z nowoczesnymi systemami automatyki budynkowej.
- Przetwarzanie sygnałów z czujników: Urządzenie może działać jako przetwornik, umożliwiając podłączenie zewnętrznych czujników aktywnych lub zestyków i przesyłanie ich odczytów przez MP-Bus do systemu nadrzędnego.
- Możliwość konfiguracji: Kluczowe parametry, takie jak maksymalne natężenie przepływu (V'max) czy czas podtrzymania zasilania (PF), można dostosować do specyficznych wymagań systemu za pomocą narzędzi serwisowych Belimo.
- Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
- Ręczne przestawianie: Wbudowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co umożliwia ręczną zmianę położenia zaworu podczas instalacji lub serwisu.
Zasada działania
Urządzenie składa się z trzech zintegrowanych komponentów: regulacyjnego zaworu kulowego, rurki pomiarowej z czujnikiem przepływu oraz siłownika. Siłownik porównuje zmierzoną wartość przepływu z wartością zadaną przez system sterowania i koryguje położenie kuli zaworu w celu wyeliminowania ewentualnych odchyłek. Zastosowana stałoprocentowa charakterystyka przepływu optymalizuje regulację mocy w wymiennikach ciepła, zapewniając stabilność i efektywność energetyczną.
Wskazówki dotyczące instalacji
- Pozycja montażu: Zawór należy montować w pozycji od pionowej do poziomej (w odniesieniu do osi). Należy unikać montażu w pozycji wiszącej, z siłownikiem skierowanym w dół.
- Miejsce instalacji: Zaleca się montaż na rurociągu powrotnym instalacji.
- Kierunek przepływu: Dla zapewnienia prawidłowego pomiaru, montaż musi być zgodny z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
- Odcinek wlotowy: W celu uzyskania maksymalnej dokładności pomiaru, przed zaworem należy zapewnić prosty odcinek rurociągu o długości co najmniej 5-krotności średnicy nominalnej (5 x DN).
| Informacje ogólne | |
|---|---|
| Nazwa produktu: | Regulacyjny zawór kulowy z regulacją przepływu sterowaną sygnałem z czujnika, z funkcją bezpieczeństwa |
| Typ: | 2-drogowy |
| Przyłącze: | Kołnierz |
| Ciśnienie nominalne (PN): | 16 |
| Zastosowanie: | Do instalacji wodnych z obiegiem zamkniętym; do analogowego regulowania przepływu wody w obiegach central wentylacyjnych i instalacji grzewczych |
| Sterowanie: | Analogowe, z interfejsem komunikacyjnym; Przetwarzanie z sygnałów czujników aktywnych i zestyków |
| Komunikacja: | MP-Bus lub konwencjonalne |
| Charakterystyka przepływu (dla serii EP..F+KMP) | |
| Średnice nominalne (DN): | 65, 80, 100, 125, 150 |
| Przepływ nominalny V'nom [l/s]: | 8-45 |
| Przepływ nominalny V'nom [l/min]: | 480-2700 |
| Przepływ nominalny V'nom [m³/h]: | 28.8-162 |
| Kvs teoretyczne [m³/h]: | 50-254 |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 10 W (DN 65...80), 13 W (DN 100...150) |
| Pobór mocy w stanie spoczynku: | 5 W (DN 65...80), 7 W (DN 100...150) |
| Moc znamionowa: | 20 VA (DN 65...80), 24 VA (DN 100...150) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...24 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 8.5...32 V |
| Impedancja wejściowa: | 100 kΩ |
| Opcjonalne tryby pracy: | analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2...10 V |
| Ustawianie pozycji bezpiecznej: | NC/NO lub regulowany 0...100% (pokrętło POP) |
| Regulowany czas podtrzymywania zasilania (PF): | 0...10 s |
| Czas ruchu - funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| V'max nastawialne: | 30...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu |
| Uwaga dotycząca dokładności regulacji: | ±10% (25...100% wartości V'nom) @ -10...120°C / 0...50% obj. glikolu |
| Min. regulowany przepływ: | 1% V'nom |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Ciśnienie zamknięcia: | ∆ps 690 kPa |
| Różnica ciśnień: | ∆pmax 340 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Wskazówka dot. charakterystyki przepływu: | możliwość przełączenia na liniową (VDI/VDE 2173) |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | przy użyciu przycisku |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ±2% (25...100% wartości V'nom) @ 20°C / glikol 0% obj. |
| Wskazówka dotycząca dokładności pomiaru przepływu: | ±6% (25...100% wartości V'nom) @ -10...120°C / glikol 0...50% obj. |
| Min. mierzony przepływ: | 0.5% V'nom |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Rurka pomiarowa przepływu: | Żeliwo EN-GJL-250 (GG 25), malowane farbą ochronną |
| Element zamykający: | Stal nierdzewna AISI 316 |
| Oś: | Stal nierdzewna AISI 304 |
| Uszczelnienie osi: | EPDM |
| Gniazdo: | Pierścień samouszczelniający (o-ring) Viton, PTFE |
