EV020R2+BAC

Zaawansowany zawór kulowy z funkcją pomiaru energii

Regulacyjny zawór kulowy EV..R2+BAC to zintegrowane urządzenie 2-drogowe, które łączy precyzyjną kontrolę przepływu z zaawansowanymi funkcjami licznika energii cieplnej. Zaprojektowany do pracy w zamkniętych instalacjach wodnych (grzewczych i wentylacyjnych), umożliwia nie tylko regulację, ale także stałe monitorowanie mocy i zużycia energii. Zawór jest wyposażony w gwint wewnętrzny i zewnętrzny, a jego klasa ciśnieniowa to PN 25.

Kluczowe cechy i funkcjonalności

• Zintegrowany licznik energii: Urządzenie precyzyjnie mierzy przepływ oraz temperatury na zasilaniu i powrocie, obliczając w czasie rzeczywistym moc i zużytą energię.
• Elastyczne opcje sterowania: Możliwość sterowania za pomocą sygnału analogowego lub poprzez popularne protokoły komunikacyjne, takie jak BACnet, Modbus czy szyna MP-Bus.
• Zasilanie przez Ethernet (PoE): Uproszczona instalacja dzięki możliwości zasilania urządzenia bezpośrednio przez kabel sieciowy Ethernet.
• Wbudowany serwer WWW: Dostęp do danych, diagnostyki i konfiguracji z poziomu przeglądarki internetowej dzięki interfejsowi Ethernet 10/100 Mb/s.
• Inteligentne tryby regulacji: Zawór może pracować w trybie regulacji przepływu, mocy, położenia lub różnicy ciśnień, dostosowując się do specyficznych wymagań instalacji.
• Monitorowanie glikolu: Automatyczne wykrywanie i kompensacja stężenia glikolu w czynniku (do 60%) zapewnia wysoką dokładność pomiarów.

Wszechstronne możliwości sterowania

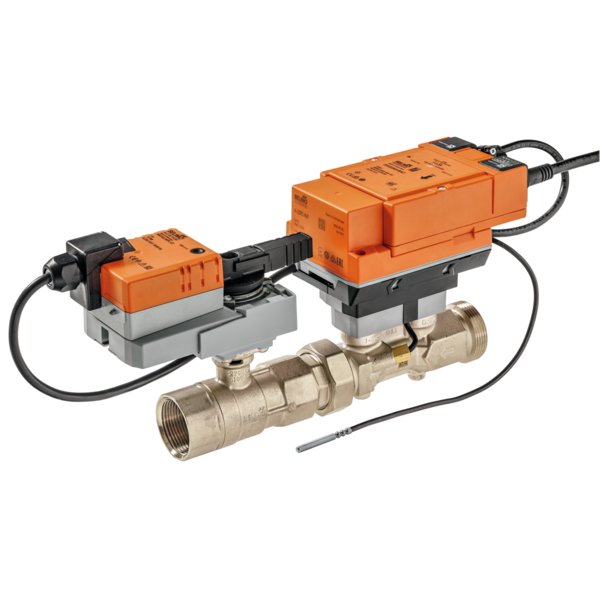

Urządzenie składa się z regulacyjnego zaworu kulowego, siłownika oraz licznika energii termicznej (TEM) z modułem sterującym i modułem czujnika. Dzięki tej modułowej budowie zawór oferuje szeroki wachlarz trybów pracy, aby idealnie dopasować się do potrzeb systemu:

• Regulacja mocy: Sygnał sterujący jest przyporządkowany bezpośrednio do wymaganej mocy oddawanej przez wymiennik ciepła, co pozwala na precyzyjne zarządzanie energią.
• Regulacja przepływu: Utrzymuje stałe, zadane natężenie przepływu niezależnie od wahań ciśnienia w instalacji.
• Regulacja położenia: Działa jak standardowy zawór, gdzie sygnał sterujący odpowiada kątowi otwarcia kuli zaworu.
• Regulacja ciśnienia różnicowego: We współpracy z zewnętrznym czujnikiem ciśnienia, zawór może utrzymywać stałą różnicę ciśnień w wybranym punkcie instalacji.

Inteligentne zarządzanie energią z Delta-T Manager

Wbudowana funkcja Delta-T Manager aktywnie monitoruje różnicę temperatur między zasilaniem a powrotem. W przypadku, gdy różnica ta spada poniżej ustawionej wartości granicznej (co świadczy o nieefektywnej pracy wymiennika), zawór automatycznie ogranicza przepływ. Zapobiega to marnotrawstwu energii i nadmiernemu obciążeniu pomp, optymalizując pracę całej instalacji HVAC.

Łatwa konfiguracja i dostęp do danych

Konfiguracja urządzenia jest niezwykle prosta i może być przeprowadzona za pomocą aplikacji Belimo Assistant 2 (przez NFC) lub przez wbudowany serwer WWW dostępny po podłączeniu do sieci. Zawór rejestruje dane operacyjne przez okres 13 miesięcy, które można łatwo pobrać w formacie CSV do dalszej analizy i optymalizacji systemu. Integracja z chmurą Belimo Cloud otwiera dodatkowe możliwości zdalnego zarządzania i wsparcia ekspertów.
