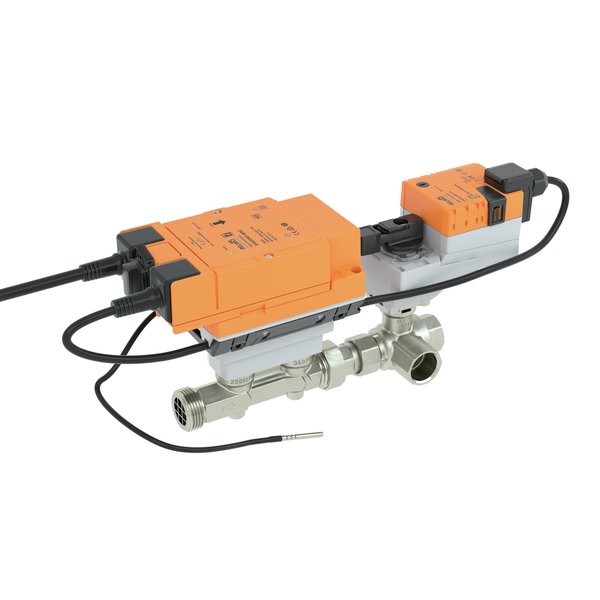

EV020R3+BAC

Elektr. Zawór Belimo Energy Valve™, 3-drogowy PI-CCV, AC/DC 24 V, BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, Szyna MP, DN 20, Gwint wewnętrzny i zewnętrzny, Rp 3/4"G 1", PN 25, ps 1600 kPa, V'nom 0.69 l/s, Temperatura czynnika -10...120°C

Kod produktu: EV020R3+BAC

Korpus:	3-drogowy
Zakres Kvs:	3.1...6.5 Kvs
Wielkość zaworu (mm):	20 mm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Połączenie elektryczne:	Kabel
Zakres przepływu m³/h:	0.025...2.5 m³/h
Niezależny od ciśnienia:	TAK
Tryb pracy zaworu:	Analogowe mieszające

Zaawansowany 3-drogowy regulacyjny zawór kulowy Energy Valve

Prezentowany zawór kulowy to zaawansowane urządzenie regulacyjne, przeznaczone do precyzyjnego sterowania przepływem lub mocą w zamkniętych obiegach wodnych instalacji grzewczych i wentylacyjnych. Zintegrowane funkcje monitorowania pozwalają na bieżącą kontrolę zużycia energii, co przekłada się na optymalizację pracy całego systemu.

Budowa i zasada działania

Urządzenie Belimo Energy Valve stanowi zintegrowany system składający się z precyzyjnego regulacyjnego zaworu kulowego, siłownika oraz licznika energii cieplnej (TEM). Licznik ten posiada modułową konstrukcję, obejmującą moduł sterujący oraz moduł czujnika. Taka budowa ułatwia serwisowanie, pozwalając na ewentualną wymianę samego modułu czujnika bez konieczności demontażu całego urządzenia.

Kluczowe cechy i funkcje

Inteligentna regulacja: Możliwość sterowania przepływem, mocą lub kątem otwarcia zaworu w zależności od sygnału sterującego.
Monitorowanie energii i mocy: Wbudowane czujniki temperatury (na zasilaniu i powrocie) oraz ultradźwiękowy przepływomierz pozwalają na dokładne obliczanie i monitorowanie mocy cieplnej oraz zużycia energii.
Zaawansowana komunikacja: Urządzenie jest wyposażone w interfejs Ethernet 10/100 Mb/s oraz wbudowany serwer WWW. Obsługuje popularne protokoły komunikacyjne, takie jak BACnet (IP oraz MS/TP), Modbus (TCP oraz RTU), a także szynę MP-Bus.
Zasilanie przez Ethernet (PoE): Możliwość zasilania zaworu bezpośrednio z sieci Ethernet, co upraszcza instalację i redukuje ilość okablowania.
Monitorowanie stężenia glikolu: Zintegrowana funkcja pomiaru stężenia glikolu w czynniku zapewnia bezpieczną i wydajną pracę wymiennika ciepła.
Rejestracja danych: Wbudowana pamięć przechowuje dane operacyjne z ostatnich 13 miesięcy, co umożliwia analizę i optymalizację pracy instalacji. Dostęp do danych jest możliwy poprzez serwer WWW.
Delta-T Manager: Funkcja aktywnego zarządzania różnicą temperatur (Delta-T) zapobiega nieefektywnej pracy wymiennika przy zbyt niskiej różnicy temperatur, ograniczając przepływ i redukując zużycie energii przez pompy.

Elastyczność i konfiguracja

Zawór oferuje szerokie możliwości konfiguracji, dostosowane do potrzeb konkretnej aplikacji. Ustawień można dokonywać za pomocą wbudowanego serwera WWW, aplikacji mobilnej Belimo Assistant 2 (przez NFC) lub poprzez interfejs komunikacyjny. Tryb hybrydowy pozwala na sterowanie za pomocą konwencjonalnego sygnału analogowego, przy jednoczesnym odczycie danych pomiarowych przez interfejs cyfrowy.

Zastosowanie w układach 3-drogowych

Jest to zawór mieszający, przeznaczony do montażu na linii zasilania lub powrotu w systemach z kolektorami niskiego ciśnienia. Jego zadaniem jest regulacja stosunku mieszania wody z obiegu głównego i obejścia, utrzymując stałe natężenie przepływu w odbiorniku. Zawór ten nie jest przeznaczony do zastosowania jako zawór rozdzielający.

Regulacyjny zawór kulowy EV..R3+BAC (Energy Valve)
Typ produktu:	Regulacyjny zawór kulowy, z regulacją przepływu lub mocy sterowaną sygnałem z czujnika, z funkcją monitorowania mocy i energii, 3-drog.
Przyłącze:	Gwint wewnętrzny i zewnętrzny
Ciśnienie nominalne:	PN 25
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4 W (DN 15...25) 5 W (DN 32...50)
Pobór mocy w stanie spoczynku:	3.7 W (DN 15...25) 3.9 W (DN 32...50)
Moc znamionowa:	6.5 VA (DN 15...25) 7.5 VA (DN 32...50)
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Połączenie z Ethernetem:	Gniazdo wtykowe RJ45
Power over Ethernet PoE:	DC 37...57 V 11 W (PD13W) IEEE 802.3af/at, typ 1, klasa 3
Okablowanie (Zasilanie AC/DC 24 V):	długość kabla <100 m, nie jest wymagane ekranowanie ani skręcanie
Okablowanie (Zasilanie PoE):	zalecane kable ekranowane
Długość kabla:	1m
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet/IP, BACnet MS/TP Modbus TCP, Modbus RTU MP-Bus Cloud
Liczba węzłów (BACnet / Modbus):	patrz opis interfejsu
Liczba węzłów (MP-Bus):	maks. 8
Dane funkcjonalne
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	0...10 V 0.5...10 V
Poziom mocy akustycznej – silnik:	35 dB(A) (DN 15...32) 45 dB(A) (DN 40...50)
V'max nastawialne:	25...100% V'nom
Dokładność regulacji:	±5% (wartości 25...100% V'nom) @ 0% obj. glikolu
Uwaga dotycząca dokładności regulacji:	±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu
Min. regulowany przepływ:	1% V'nom
Konfiguracja:	przy użyciu Belimo Assistant 2 przez wbudowany serwer WWW
Czynnik:	Woda, woda z dodatkiem maks. 60% obj. glikolu.
Temperatura czynnika:	-10...120°C [14...248°F]
Temperatura czynnika, wskazówka:	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu.
Ciśnienie zamknięcia:	∆ps 1400 kPa
Różnica ciśnień:	∆pmax 350 kPa
Uwaga dotycząca różnicy ciśnień:	200 kPa w celu zapewnienia cichej pracy
Charakterystyka przepływu:	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Wskazówka dot. charakterystyki przepływu:	możliwość przełączenia na liniową (VDI/VDE 2173)
Dopuszczalne przecieki:	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Przyłącze rurowe:	Gwint wewnętrzny i zewnętrzny
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu:	bezobsługowy
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Dane pomiarowe
Wartości pomiarowe:	Przepływ Temperatura czynnika wpływającego Temperatura czynnika powracającego
Czujnik temperatury:	Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m [9.8 ft] T2 wbudowany w czujnik przepływu
Pomiar temperatury
Błąd pomiaru temperatury bezwzględnej (sonda):	±(0.1 + 0.0017 \|T\|)°C (odpowiada Pt1000 EN60751 Class AA)
Błąd pomiaru temperatury bezwzględnej (kalkulator + sonda):	±(0.15 + 0.002 \|T\|)°C
Błąd pomiaru różnicy temperatur (kalkulator + sonda):	±0.17K @ ΔT = 5K ±0.22 K @ ΔT = 10 K ±0.32 K @ ΔT = 20 K
Pomiar przepływu
Metoda pomiaru:	Ultradźwiękowy pomiar przepływu
Dokładność pomiaru przepływu:	±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu
Wskazówka dotycząca dokładności pomiaru przepływu:	@ 15...120°C Odcinek wlotowy ≥0x DN (EN 1434-4:2022) ±5% (20…100% wartości V'nom) przy 0...60% obj. glikolu
Min. mierzony przepływ:	0,2% V'nom
Monitorowanie stężenia glikolu
Błąd powtarzalności:	0...60%
Dokładność pomiaru monitorowania stężenia glikolu:	±4%
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP40
Stopień ochrony IP54:	przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45.
Moduł czujnika:	IP65
Dyrektywa w sprawie urządzeń ciśnieniowych:	Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Materiały
Korpus zaworu:	Korpus z mosiądzu niklowanego
Wykończenie korpusu:	niklowany
Rurka pomiarowa przepływu:	Korpus z mosiądzu niklowanego
Elementy stykające się z czynnikiem:	Mosiądz niklowany, mosiądz, stal nierdzewna, włókno aramidowe, PEEK, EPDM
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Tuleja do montażu czujnika temperatury:	Mosiądz
Trójnik:	Niklowany korpus mosiężny
