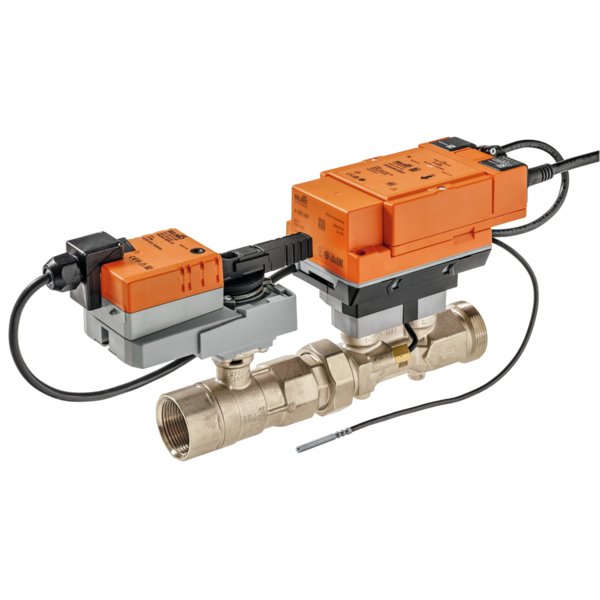

EV040R2+BAC

Inteligentny Zawór Regulacyjny z Pomiarem Energii

Regulacyjny zawór kulowy EV..R2+BAC to zaawansowane urządzenie przeznaczone do precyzyjnej kontroli przepływu w zamkniętych instalacjach wodnych, takich jak systemy wentylacyjne i grzewcze. Zintegrowany licznik energii cieplnej oraz liczne funkcje monitorowania pozwalają na pełną optymalizację zużycia energii i wydajności systemu. Urządzenie jest zasilane napięciem 24 V AC/DC i oferuje wszechstronne możliwości sterowania, zarówno analogowego, jak i cyfrowego.

Budowa i Główne Komponenty

Konstrukcja zaworu Belimo Energy Valve opiera się na czterech kluczowych elementach, które zapewniają jego kompleksowe działanie:

• Regulacyjny zawór kulowy z siłownikiem
• Licznik energii termicznej (TEM) z modułem sterującym
• Moduł czujnika do pomiaru przepływu i temperatury
• Zewnętrzny i zintegrowany czujnik temperatury

Modułowa budowa licznika energii ułatwia serwisowanie, pozwalając na wymianę modułu czujnika bez konieczności demontażu modułu sterującego.

Kluczowe Cechy i Funkcjonalności

Wszechstronne Możliwości Regulacji

Zawór oferuje kilka trybów pracy, które można dostosować do specyficznych wymagań instalacji:

• Regulacja przepływu: Precyzyjne utrzymywanie zadanego natężenia przepływu niezależnie od zmian ciśnienia w instalacji.
• Regulacja mocy: Automatyczne dostosowywanie przepływu w celu osiągnięcia wymaganej mocy cieplnej lub chłodniczej wymiennika, z uwzględnieniem aktualnych temperatur.
• Regulacja położenia: Praca jako standardowy zawór, gdzie sygnał sterujący odpowiada kątowi otwarcia kuli.
• Regulacja ciśnienia różnicowego: Utrzymywanie stałej różnicy ciśnień w instalacji we współpracy z zewnętrznym czujnikiem ciśnienia.

Zaawansowane Zarządzanie Energią

• Monitorowanie mocy i energii: Dzięki dwóm czujnikom temperatury i precyzyjnemu przepływomierzowi ultradźwiękowemu, urządzenie na bieżąco oblicza i monitoruje moc oraz zużycie energii.
• Delta-T Manager: Wbudowana funkcja, która zapobiega syndromowi niskiej różnicy temperatur. Automatycznie ogranicza przepływ, gdy różnica temperatur spada poniżej ustalonej wartości, co zwiększa sprawność źródeł ciepła i chłodu oraz redukuje koszty pompowania.
• Opatentowana kompensacja stężenia glikolu: System automatycznie mierzy i kompensuje wpływ glikolu na lepkość i gęstość czynnika, co gwarantuje wysoką dokładność pomiaru przepływu i energii, nawet przy stężeniu do 60%.
• Rejestrowanie danych: Wbudowana pamięć przechowuje dane operacyjne przez 13 miesięcy. Zapisane informacje można łatwo pobrać w formacie .csv przez serwer WWW, co ułatwia analizę i optymalizację systemu.

Komunikacja i Konfiguracja

• Zintegrowany serwer WWW: Urządzenie posiada wbudowany port Ethernet (10/100 Mb/s) i serwer WWW, który umożliwia łatwą konfigurację, diagnostykę i odczyt danych za pomocą standardowej przeglądarki internetowej.
• Szeroka kompatybilność: Zawór komunikuje się za pośrednictwem protokołów BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU oraz przez magistralę MP-Bus, co pozwala na bezproblemową integrację z większością systemów automatyki budynkowej.
• Zasilanie przez Ethernet (PoE): Opcjonalna możliwość zasilania urządzenia bezpośrednio przez kabel Ethernet, co upraszcza instalację i redukuje koszty okablowania.
• Konfiguracja mobilna: Dzięki interfejsowi NFC, ustawienia zaworu można łatwo zmieniać przy użyciu smartfona z aplikacją Belimo Assistant.

Niezawodność i Bezpieczeństwo

• Wysoka klasa szczelności: Zawór zapewnia klasę szczelności A (brak przecieków), zgodnie z normą EN 12266-1.
• Ochrona przed przeciążeniem: Siłownik jest elektronicznie zabezpieczony przed przeciążeniem i nie wymaga wyłączników krańcowych.
• Ręczne przestawianie: Wbudowany przycisk umożliwia ręczne sterowanie zaworem w celach serwisowych.
