EV040R2+MID
| Korpus: | 2-drogowy |
| Napięcie AC/DC: | 24 V |
| Połączenie elektryczne: | Kabel |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |
Regulacyjny zawór kulowy z wbudowanym licznikiem energii

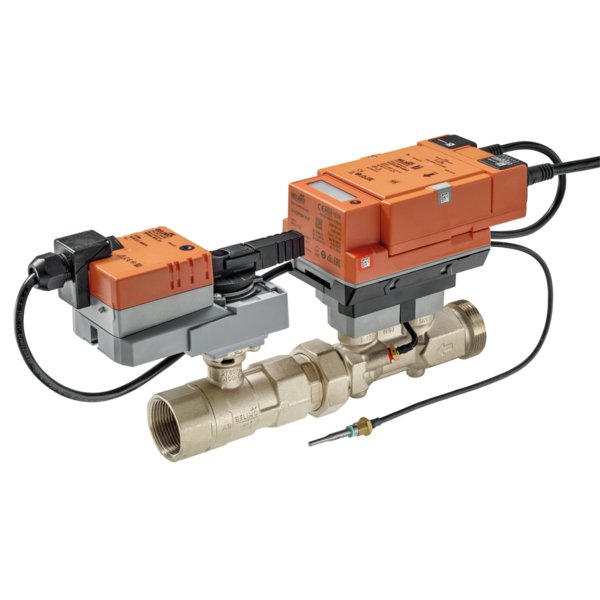

Zawór kulowy EV..R2+MID to zaawansowane urządzenie 2-drogowe z gwintem wewnętrznym, zaprojektowane do precyzyjnej regulacji w instalacjach grzewczych i wentylacyjnych. Zintegrowany licznik energii cieplnej (TEM) posiada certyfikację zgodną z dyrektywą MID oraz normą EN 1434, co gwarantuje dokładność pomiarów rozliczeniowych. Urządzenie jest przeznaczone do pracy w zamkniętych obiegach wodnych.
Kluczowe cechy i funkcjonalności
- Zasilanie uniwersalnym napięciem AC/DC 24 V.
- Możliwość zasilania poprzez sieć Ethernet – PoE (Power over Ethernet).
- Wszechstronna komunikacja poprzez protokoły BACnet, Modbus, MP-Bus oraz możliwość sterowania konwencjonalnego sygnałem analogowym (tryb hybrydowy).
- Zintegrowany port Ethernet 10/100 Mb/s (TCP/IP) z wbudowanym serwerem WWW do łatwej konfiguracji i diagnostyki.
- Precyzyjna regulacja natężenia przepływu lub mocy cieplnej.
- Funkcje monitorowania zużycia energii i mocy.
- Możliwość przetwarzania sygnałów z dodatkowych czujników zewnętrznych.
- Wbudowane monitorowanie stężenia glikolu.
Modułowa i niezawodna konstrukcja
Urządzenie składa się z regulacyjnego zaworu kulowego z siłownikiem oraz licznika energii termicznej (TEM). Sam licznik ma budowę modułową i zawiera moduł sterujący oraz moduł czujnika. Moduł sterujący obsługuje zasilanie i komunikację, podczas gdy moduł czujnika z wyświetlaczem odpowiada za pomiary i rejestrację danych zgodnie z wymogami MID. Taka konstrukcja ułatwia serwisowanie, pozwalając na wymianę modułu czujnika bez ingerencji w resztę systemu.
Inteligentne tryby pracy
Zawór Energy Valve oferuje kilka trybów pracy, które można dostosować do wymagań instalacji:
- Regulacja mocy: Sygnał sterujący jest bezpośrednio przyporządkowany do wymaganej mocy oddawanej przez wymiennik ciepła, a zawór automatycznie dostosowuje przepływ, aby osiągnąć zadaną wartość.
- Regulacja przepływu: Umożliwia precyzyjne sterowanie natężeniem przepływu wody w obiegu.
- Regulacja położenia: W tym trybie zawór działa jak tradycyjny zawór regulacyjny, gdzie sygnał sterujący odpowiada kątowi otwarcia kuli.
- Regulacja ciśnienia różnicowego: We współpracy z zewnętrznym czujnikiem ciśnienia, zawór może utrzymywać stałą różnicę ciśnień w instalacji.
Optymalizacja systemu z Delta-T Manager
Wbudowana funkcja Delta-T Manager aktywnie monitoruje różnicę temperatur na wymienniku ciepła. W przypadku wykrycia zbyt niskiej różnicy (tzw. syndrom niskiej delty T), zawór automatycznie ogranicza przepływ. Zapobiega to nieefektywnej pracy źródeł ciepła lub chłodu oraz zmniejsza zużycie energii przez pompy obiegowe, zapewniając optymalne warunki pracy całej instalacji.
Zaawansowane monitorowanie i konfiguracja
Urządzenie rejestruje dane operacyjne przez okres 13 miesięcy, które można łatwo pobrać przez serwer WWW w celu analizy i optymalizacji systemu. Konfiguracja parametrów jest możliwa na kilka sposobów:
- Poprzez wbudowany serwer WWW dostępny po podłączeniu do sieci Ethernet.
- Bezprzewodowo za pomocą smartfona z aplikacją Belimo Assistant 2 przez interfejs NFC.
- Z poziomu nadrzędnego systemu automatyki budynkowej poprzez interfejsy komunikacyjne.
Zawór jest wyposażony w baterię podtrzymującą, która zapewnia ciągłość pomiarów energii nawet w przypadku przerw w zasilaniu. Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga wyłączników krańcowych, a ręczne przestawianie jest możliwe za pomocą przycisku z funkcją blokady.
| Dane ogólne | |
|---|---|
| Typ produktu: | Regulacyjny zawór kulowy z licznikiem energii termicznej (TEM) |
| Certyfikacja: | Zgodny z MID, spełnia wymagania normy EN 1434 |
| Zastosowanie: | Grzewcze |
| Natężenie przepływu: | Sterowane sygnałem lub regulacja mocy |
| Funkcje: | Monitorowanie mocy i energii |
| Rodzaj połączenia: | 2-drogowy gwint wewnętrzny |
| Ciśnienie nominalne (PN): | 25 |
| Główne możliwości regulacji: | Regulacja mocy, regulacja przepływu, regulacja położenia i regulacja ciśnienia różnicowego |
| Dodatkowe możliwości: | Monitorowanie stężenia glikolu |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4 W (DN 15, 20, 25) 5 W (DN 32, 40, 50) |
| Pobór mocy w stanie spoczynku: | 3.7 W (DN 15, 20, 25) 3.9 W (DN 32, 40, 50) |
| Moc znamionowa: | 6.5 VA (DN 15, 20, 25) 7.5 VA (DN 32, 40, 50) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Połączenie z Ethernetem: | Gniazdo wtykowe RJ45 |
| Power over Ethernet (PoE): | DC 37...57 V, 11 W (PD13W), IEEE 802.3af/at, typ 1, klasa 3 |
| Okablowanie (Zasilanie AC/DC 24 V): | długość kabla <100 m, nie jest wymagane ekranowanie ani skręcanie |
| Okablowanie (Zasilanie PoE): | zalecane kable ekranowane |
| Obsługa baterii (buforowanie): | przez 14 miesięcy (wyłącznie przy pracy wyłącznie bateryjnej) |
| Obsługa baterii (funkcje): | Ciągłość pomiarów energii, Przechowywanie skumulowanych odczytów licznika, brak komunikacji (oprócz NFC), Funkcja wyświetlacza |
| Przełączanie na obsługę baterii: | Gdy napięcie zasilania AC/DC 24 V lub PoE zostaje odcięte |
| Komunikacja | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud |
| Liczba węzłów (MP-Bus): | maks. 8 |
| Ethernet: | 10/100 Mb/s, TCP/IP, wbudowany serwer WWW |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V, 0.5...10 V |
| Poziom mocy akustycznej – silnik: | 35 dB(A) (DN 15, 20, 25, 32, 40) 45 dB(A) (DN 50) |
| V'max nastawialne: | 25...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) |
| Min. regulowany przepływ: | 1% V'nom |
| Konfiguracja: | przez NFC, za przy użyciu Belimo Assistant 2, przez wbudowany serwer WWW |
| Czynnik: | Woda |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Temperatura czynnika (certyfikat MID): | 15...120°C |
| Ciśnienie zamknięcia ∆ps: | 1400 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia (możliwość przełączenia na liniową) |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Gwint wewnętrzny i zewnętrzny |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przepływ, Temperatura czynnika wpływającego, Temperatura czynnika powracającego |
| Zachowanie przy natężeniu przepływu > qs: | Ograniczenie przy 2.5 x qp |
| Zakres dynamiczny qi:qp: | 1:100 |
| Czujnik temperatury: | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie |
| Długość kabla czujnika zewnętrznego T1: | 3 m |
| Czujnik T2: | wbudowany w czujnik przepływu |
| Licznik ciepła | |
| Rejestracja (aprobata): | MID / EN 1434, DE-21-MI004-PTB010 |
| Zakres temperatury czynnika (czujnik przepływu): | 15...120°C |
| Zakres temperatury czujników temperatury: | 0...120°C |
| Zakres różnicy temperatur: | 3...100K |
| Klasyfikacja (dokładność/środowisko): | Klasa dokładności 2 / klasa środowiska A |
| Środowisko mechaniczne: | Klasa M1 |
| Środowisko elektromagnetyczne: | Klasa E1 |
| Licznik chłodu | |
| Zakres pracy (czujnik przepływu): | 5...50°C |
| Pomiar temperatury | |
| Błąd pomiaru temperatury bezwzględnej (sonda): | ± (0.1 + 0.0017 |T|) °C (odpowiada Pt1000 EN60751 Class AA) |
| Błąd pomiaru temperatury bezwzględnej (kalkulator + sonda): | ± (0.15 + 0.002 |T|) °C |
| Błąd pomiaru różnicy temperatur (kalkulator + sonda): | ±0.17K @ ΔT = 5K ±0.22 K @ ΔT = 10 K ±0.32 K @ ΔT = 20 K |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ± (2 + 0,02 qp/q) % wartości pomiarowej (q), ale nie więcej niż ±5% ±(2 + 0,02 V'nom/V')% wartości pomiarowej (V'), ale nie więcej niż ±5% |
| Wskazówka dot. dokładności pomiaru przepływu: | @ 15...120°C, Odcinek wlotowy ≥0x DN (EN 1434-4:2022) |
| Min. mierzony przepływ: | 0,2% V'nom |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN (ogólnie): | IP54 |
| Kategoria ochronna obudowy (moduł układu logicznego): | IP54 (z pierścieniem uszczelniającym A-22PEM-A04) |
| Kategoria ochronna obudowy (moduł czujnika): | IP65 |
| Dyrektywa w sprawie przyrządów pomiarowych: | Oznakowanie CE zgodnie z 2014/32/UE |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe (zasilanie / sterowanie): | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | Korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Tuleja do montażu czujnika temperatury: | Stal nierdzewna |
