EV050R2+KBAC

Inteligentny zawór kulowy z pomiarem energii cieplnej

Prezentujemy zaawansowany, 2-drogowy regulacyjny zawór kulowy, który integruje w sobie funkcje precyzyjnej regulacji oraz zliczania energii cieplnej. Urządzenie zostało zaprojektowane do pracy w zamkniętych instalacjach wodnych, takich jak obiegi central wentylacyjnych i systemy grzewcze. Dzięki wbudowanym czujnikom i zaawansowanym algorytmom, zawór umożliwia monitorowanie i optymalizację zużycia energii, zapewniając efektywną pracę całego systemu HVAC.

Kluczowe cechy i funkcjonalności

• Zintegrowany licznik energii: Urządzenie oblicza bieżącą moc cieplną na podstawie precyzyjnego pomiaru przepływu i różnicy temperatur, co pozwala na stałe monitorowanie wydajności systemu.
• Wszechstronne tryby regulacji: Zawór oferuje elastyczność dzięki możliwości pracy w różnych trybach, w tym regulacji przepływu, regulacji mocy, regulacji położenia oraz regulacji ciśnienia różnicowego (wymaga zewnętrznego czujnika).
• Opatentowana kompensacja stężenia glikolu: System automatycznie wykrywa i kompensuje stężenie glikolu w czynniku (do 60%), co znacząco zwiększa dokładność pomiarów przepływu i energii.
• Manager Delta-T: Wbudowana funkcja zapobiega syndromowi niskiej różnicy temperatur. Zawór automatycznie ogranicza przepływ, gdy różnica temperatur spada poniżej ustalonej wartości granicznej, co zapobiega stratom energii i poprawia sprawność źródeł ciepła lub chłodu.
• Rejestracja danych: Urządzenie przechowuje dane pomiarowe z ostatnich 13 miesięcy, które można łatwo pobrać w celu analizy i optymalizacji pracy instalacji.

Nowoczesna komunikacja i integracja

Zawór jest przygotowany do pracy w nowoczesnych systemach automatyki budynkowej, oferując szerokie możliwości komunikacyjne.

• Wbudowany serwer WWW: Dostęp przez port Ethernet (10/100 Mb/s) pozwala na łatwą konfigurację i diagnostykę z poziomu przeglądarki internetowej.
• Wsparcie dla wielu protokołów: Urządzenie komunikuje się za pośrednictwem protokołów BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU oraz magistrali MP-Bus.
• Tryb hybrydowy: Możliwe jest sterowanie zaworem za pomocą konwencjonalnego sygnału analogowego, przy jednoczesnym odczycie danych pomiarowych poprzez interfejs cyfrowy.
• Zasilanie przez Ethernet (PoE): Zawór może być zasilany bezpośrednio przez kabel sieciowy, co upraszcza instalację i redukuje koszty okablowania.
• Konfiguracja przez NFC: Dzięki aplikacji Belimo Assistant 2, parametryzacja urządzenia jest możliwa bezprzewodowo za pomocą smartfona.

Niezawodna konstrukcja i bezpieczeństwo

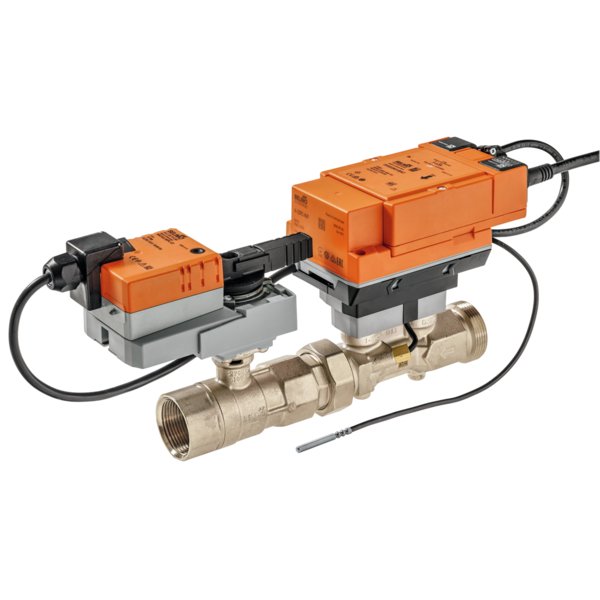

Produkt składa się z regulacyjnego zaworu kulowego, siłownika oraz modułowego licznika energii cieplnej (TEM). Korpus zaworu wykonano z niklowanego mosiądzu, a elementy zamykające i oś ze stali nierdzewnej, co gwarantuje trwałość i odporność na korozję. Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga wyłączników krańcowych. W przypadku zaniku zasilania, wbudowane kondensatory zapewniają energię do ustawienia zaworu w zdefiniowanej wcześniej pozycji bezpiecznej (POP).
