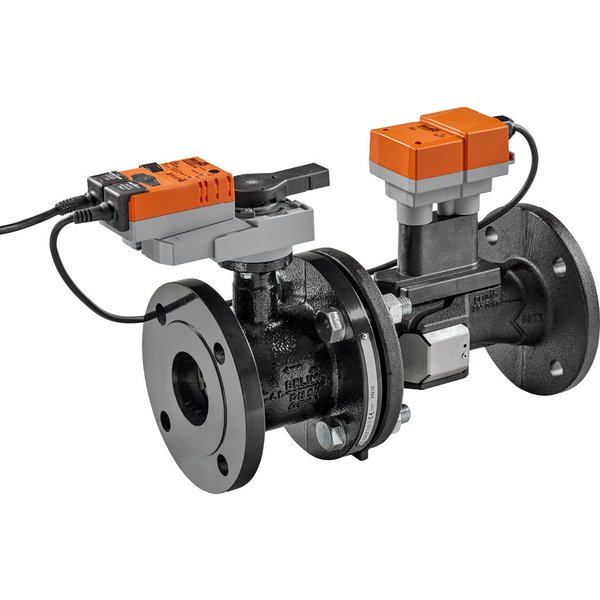

EP150F+MP
2-drog. kul. zaw. reg. EPIV, z reg. elektronicznym i przepł. niezależnym od ciśnienia, AC/DC 24 V, Szyna MP, DN 150, Kołnierz, PN 16, ps 1600 kPa, V'nom 45 l/s, Temperatura czynnika -10...120°C
Kod produktu: EP150F+MP
DN : | 150 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Charakterystyka przepływu : | stałoprocentowa, zoptymalizowana w zakresie otwarcia (możliwość przełączania na funkcję liniową) |
Przyłącze rurowe : | Kołnierz wg. EN 1092-2 |
Ciśnienie zamknięcia ∆ps : | 690 kPa |
DN : | 150 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | stałoprocentowa, zoptymalizowana w zakresie otwarcia (możliwość przełączania na funkcję liniową) |
Przyłącze rurowe : | Kołnierz wg. EN 1092-2 |
Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
Kategoria dokumentu : | bezobsługowy |
Ciśnienie zamknięcia ∆ps : | 690 kPa |
Różnica ciśnień ∆pmax : | 340kPa |
Sterowanie oraz interfejs komunikacyjny : | MP-Bus |
Zakres roboczy Y : | 2...10 V |
Impedancja wejściowa : | 100 kΩ |
Regulowany zakres roboczy Y : | Punkt początkowy 0.5...24 V Punkt końcowy 8.5...32 V |
Opcje sygnał nastawczy : | analogowe (0...32 V DC) |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
Regulowany sygnał sprzężenia zwrotnego U : | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Dokładność regulacji : | ±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu |
Uwaga dotycząca dokładności regulacji : | ±10% (25...100% wartości V'nom) @ -10...120°C / 0...50% obj. glikolu |
Min. regulowany przepływ : | 1% V'nom |
Ręczne przestawianie : | przyciskiem, z możliwością blokady |
Opcjonalne tryby pracy : | analogowe (DC 0...32 V) |
Materiały | |
Element zamykający : | Stal nierdzewna AISI 316 |
Oś : | Stal nierdzewna AISI 304 |
Techniczna karta katalogowa : | EP..F+MP |
Gniazdo : | Pierścień samouszczelniający (o-ring) Viton, PTFE |
Rurka pomiarowa przepływu : | Żeliwo EN-GJL-250 (GG 25), malowane farbą ochronną |
Uszczelnienie osi : | EPDM |
Korpus zaworu : | EN-GJL-250 (GG 25) |
Przegląd typów | |
V'nom [l/s] : | 45 |
V'nom [l/h] : | 2700 |
V'nom [m³/h] : | 162 |
kvs teor. [m³/h] : | 254 |
PN : | 16 |
Dane elektryczne | |
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Pobór mocy - praca : | 6 W (DN 65, 80) 9 W (DN 100, 125, 150) |
Pobór mocy w stanie spoczynku : | 4.5 W (DN 65, 80) 6 W (DN 100, 125, 150) |
Moc znamionowa : | 10 VA (DN 65, 80) 12 VA (DN 100, 125, 150) |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Napięcie znamionowe : | AC/DC 24 V |
Pomiar przepływu | |
Dokładność pomiaru przepływu : | ±2% (25...100% wartości V'nom) @ 20°C / glikol 0% obj. |
Wskazówka dotycząca dokładności pomiaru : | ±6% (25...100% wartości V'nom) @ |
przepływu : | -10...120°C / glikol 0...50% obj. |
Min. mierzony przepływ : | 0.5% V'nom |
Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
Dane dotyczące bezpieczeństwa | |
Kategoria ochronna obudowy IEC/EN : | IP54 Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE |
Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Stopień zanieczyszczenia : | 3 |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -20...80°C [-4...176°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Komunikacja po szynie danych | |
Liczba węzłów : | MP-Bus maks. 8 |
Akcesoria elektryczne
Przyrządy serwisowe
ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo
ZK2-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: wolny koniec przewodu do podłączenia do zacisku MP/PP
