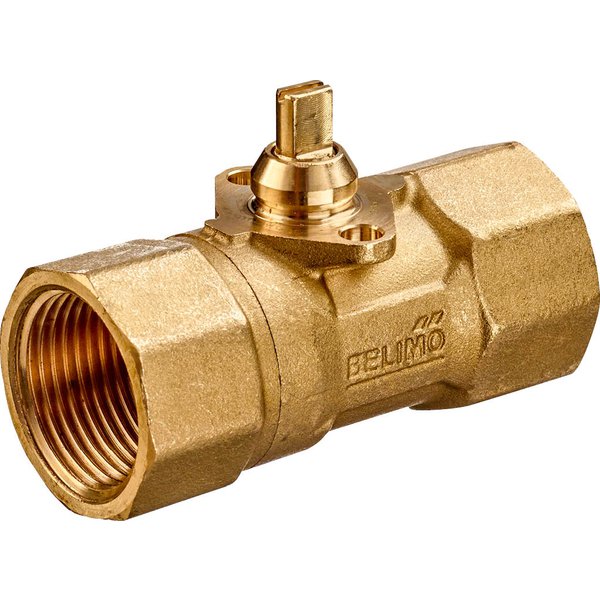

C220Q-K

Zawór strefowy, 2-drog., DN 20, Gwint wewnętrzny, Rp 3/4", PN 25, ps 1600 kPa, kvs 8 m³/h, Temperatura czynnika 2...100°C (z siłownikiem 2...90°C)

Kod produktu: C220Q-K

DN:	20
kvs [m³/h]:	8
Czynnik:	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika:	2...100°C [36...212°F]
Charakterystyka przepływu:	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Przyłącze rurowe:	Gwint wewnętrzny wg. ISO 7-1
Ciśnienie zamknięcia ∆ps:	520 kPa
Rp ["]:	3/4
PN:	25

Dane pomiarowe
Błąd powtarzalności :	0...60% lub >60%
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Czujnik temperatury T1 / T2 :	Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m
Pomiar temperatury
Measuring accuracy temperature difference :	±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K
Rozdzielczość :	0.05°C
Measuring accuracy absolute temperature :	± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B)
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...60%)
przepływu :	glikolu
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Temperatura otoczenia :	-30...50°C [-22...122°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Stopień ochrony, wskazówka :	Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE
Temperatura przechowywania :	-40...80°C [-40...176°F]
Certyfikat IEC/EN :	IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości :	ISO 9001
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Dyrektywa w sprawie przyrządów :	Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne — niskie (PELV)
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Wskazówka dotycząca dokładności pomiaru :	±6% (wartości 25...100% V'nom) @ 0...60% obj.
Min. mierzony przepływ :	0.5% V'nom
Metoda pomiaru :	Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45. Moduł czujnika: IP65
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Wartości pomiarowe :	Przepływ Temperatura
Przegląd typów
Rp ["] :	3/4
PN :	25
Skróty :	V'nom = przepływ znamionowy przy zaworze zupełnie otwartym
DN :	20
kvs [m³/h] :	8
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	2...100°C [36...212°F]
Dane funkcjonalne
Charakterystyka przepływu :	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Temperatura czynnika, wskazówka :	z siłownikiem 2...90°C
Przyłącze rurowe :	Gwint wewnętrzny wg. ISO 7-1
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Ciśnienie zamknięcia ∆ps :	520 kPa
Różnica ciśnień ∆pmax :	280kPa
Uwaga dotycząca różnicy ciśnień :	50 kPa w celu zapewnienia cichej pracy
Kąt obrotu :	90°
Uwaga dotycząca kąta obrotu :	Zakres roboczy 15...90°
Nastawa przepływu :	Patrz instrukcja montażu
Materiały
Element zamykający :	Mosiądz chromowany
Oś :	Mosiądz
Uszczelnienie wrzeciona :	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo :	PTFE, pierścień samouszczelniający (o-ring) z EPDM
Uszczelnienie osi :	Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu :	Mosiądz
